NR0038 - BUFO.SONDA - PCB

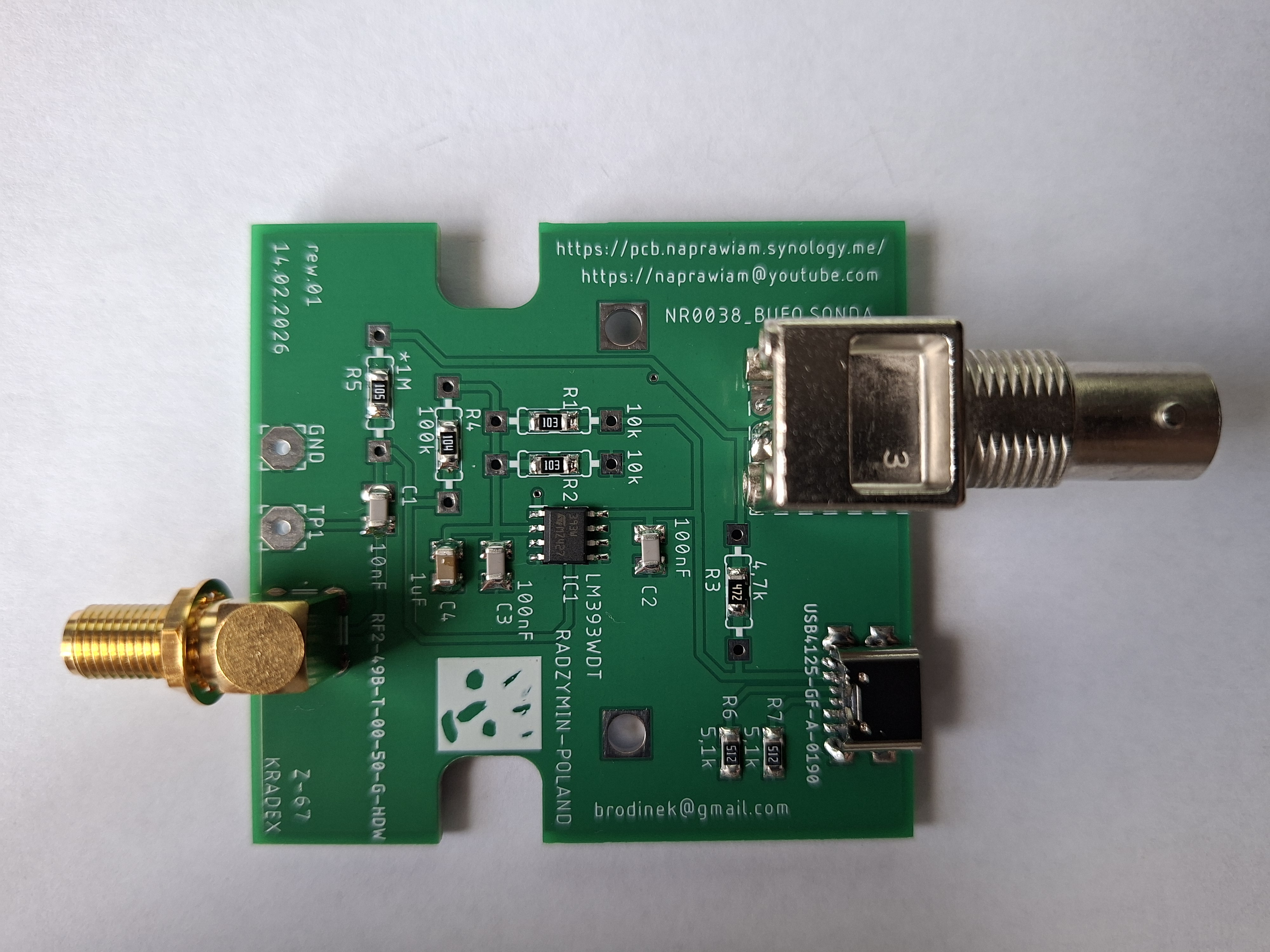

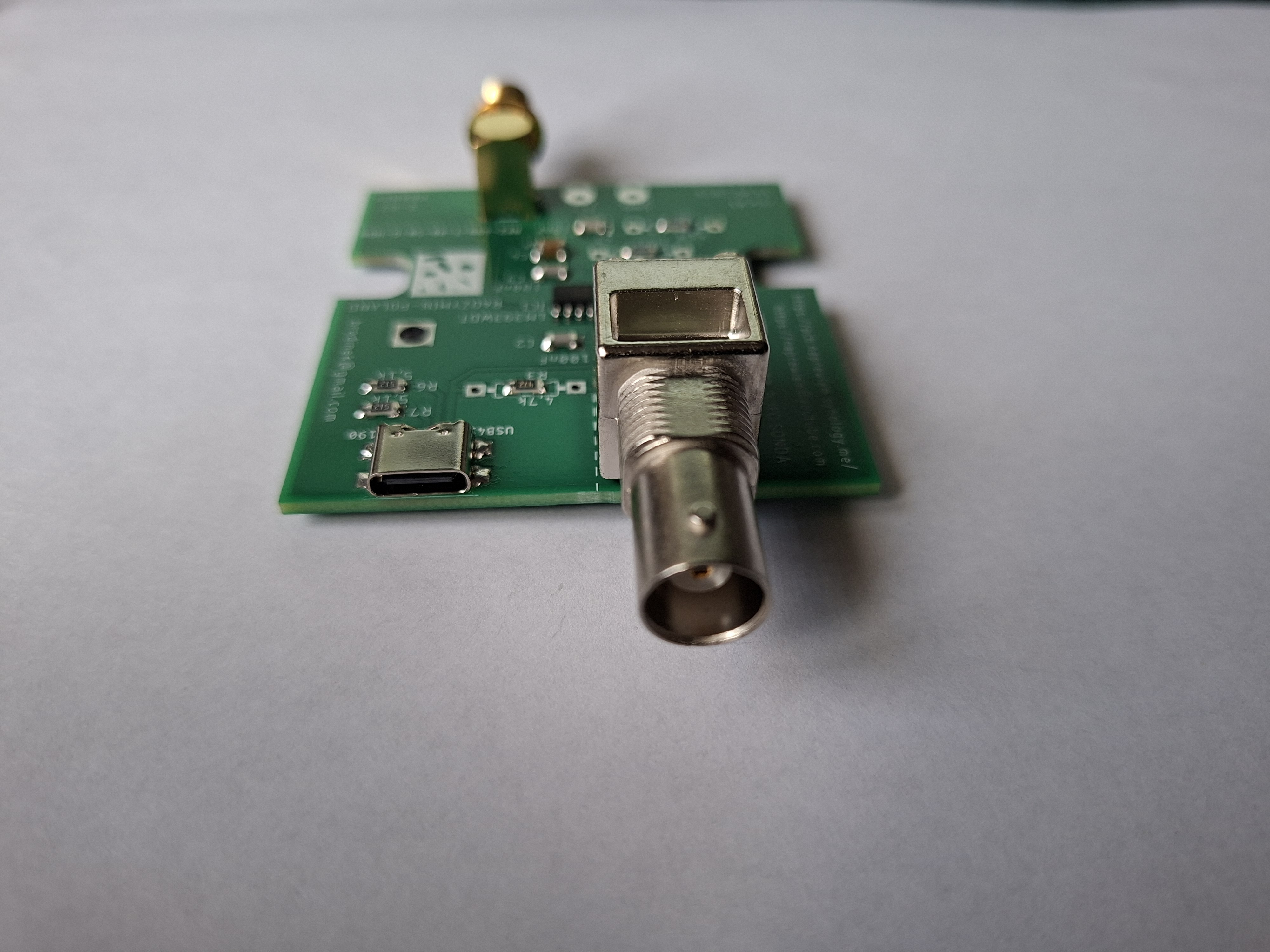

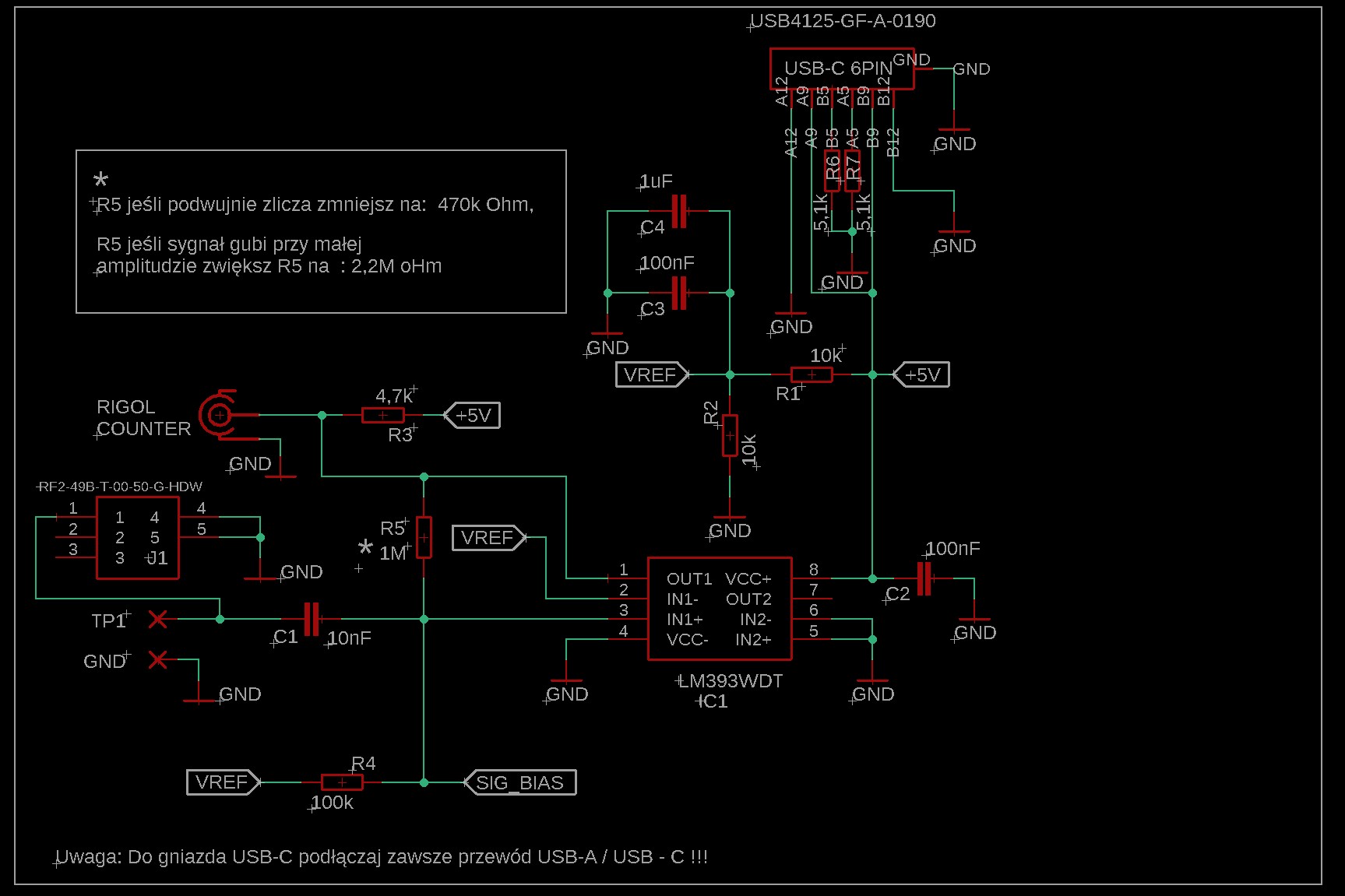

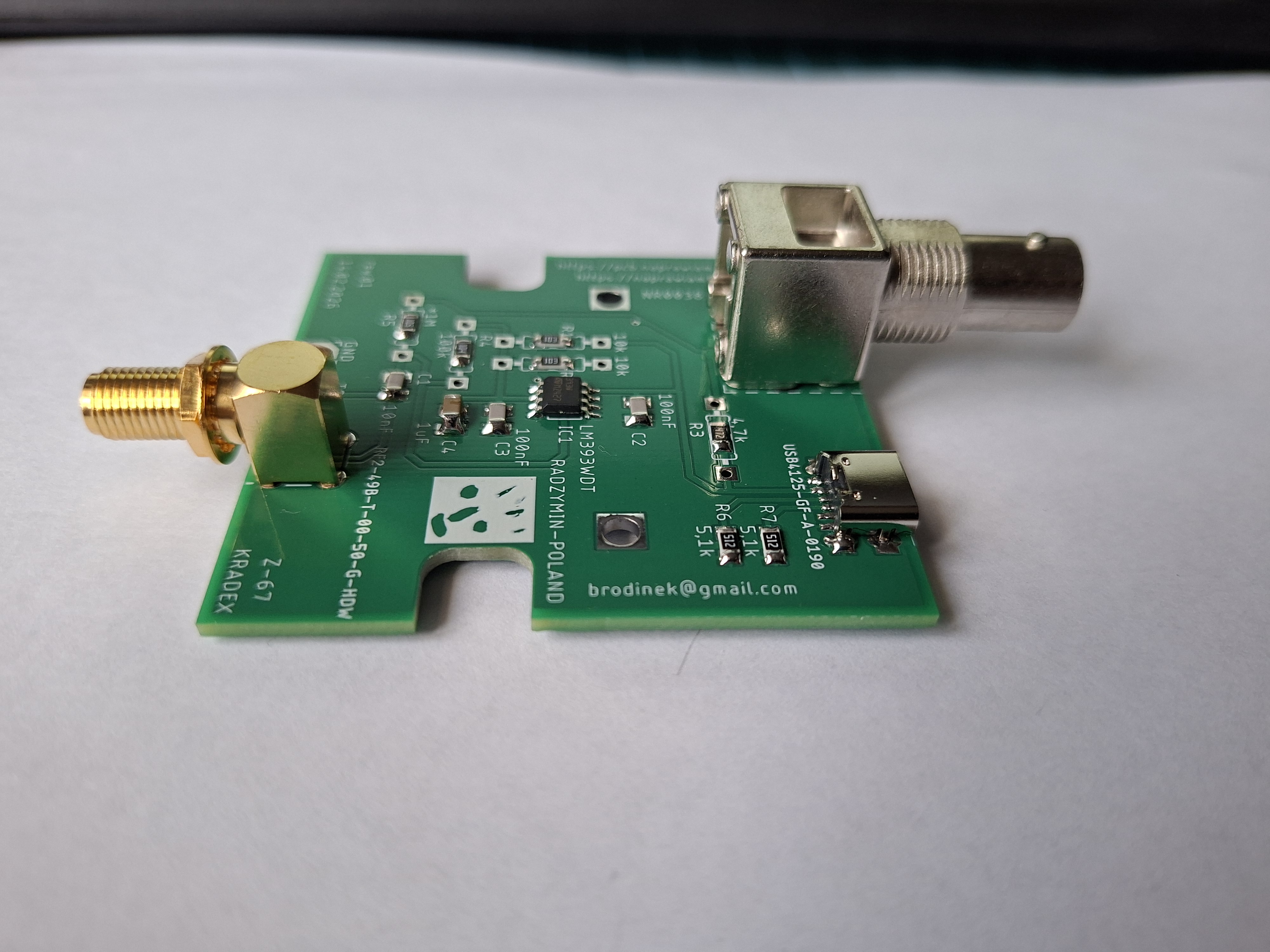

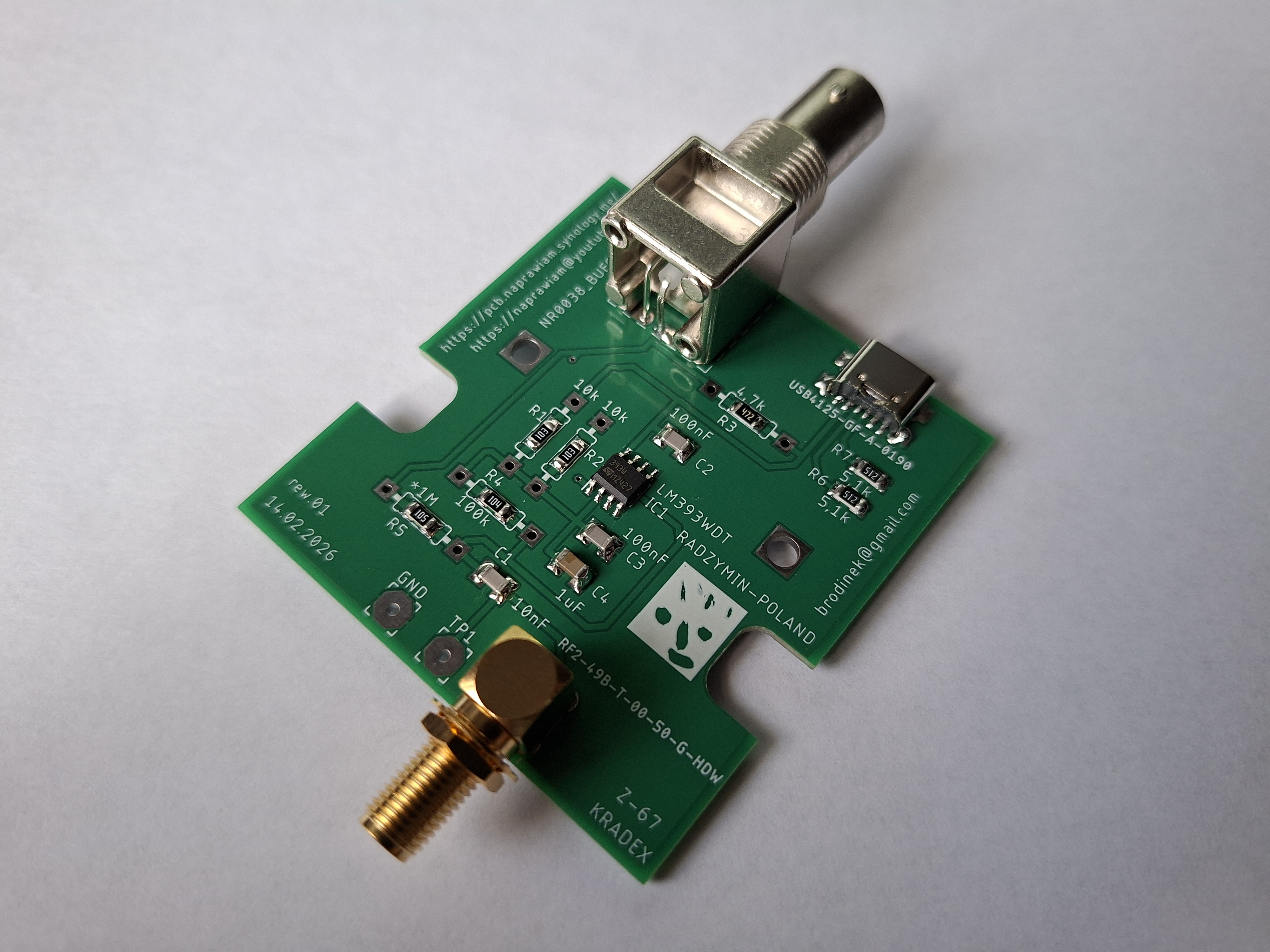

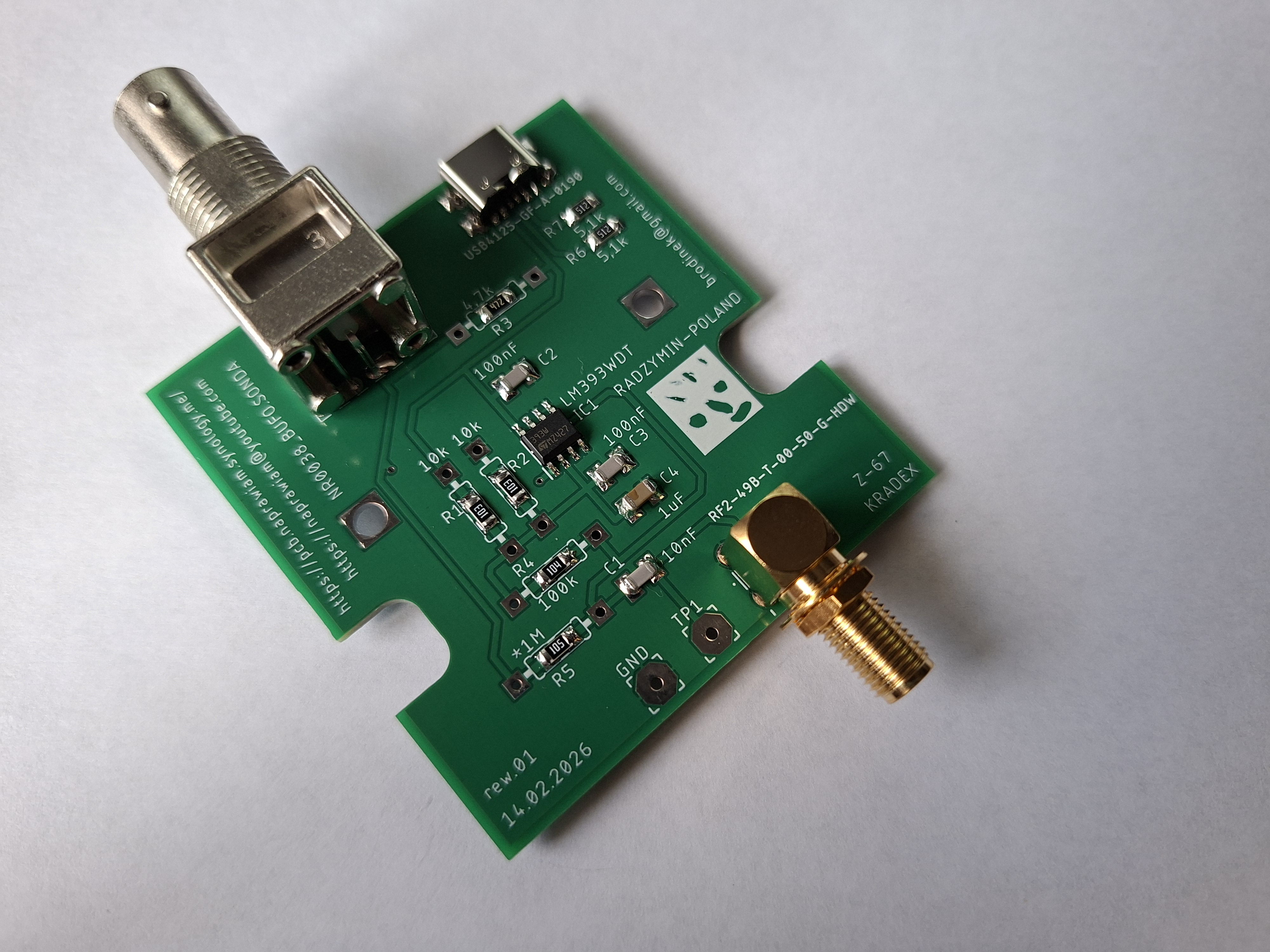

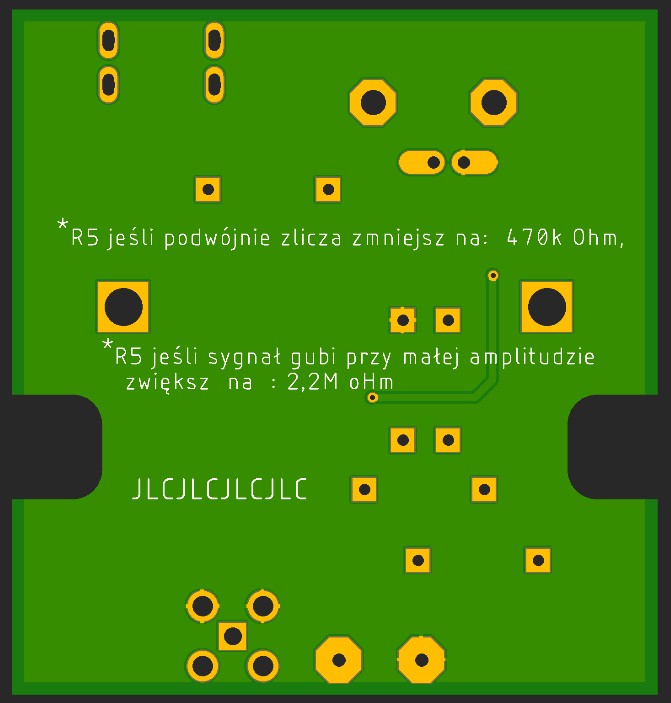

NR0038PCB – BUFO.SONDA – PŁYTKA PCB PROJEKTU (Buforowo-komparatorowa sonda częstotliwościowa do sygnałów niskopoziomowych) Produkt stanowi samą płytkę PCB do samodzielnego montażu (DIY). Nie zawiera elementów elektronicznych – po stronie użytkownika pozostaje ich zakup oraz montaż. Układ służy do pomiaru częstotliwości sygnałów niskopoziomowych o amplitudzie od około 200–300 mVpp. Minimalny poziom sygnału dla pewnego startu układu wynosi około 230 mVpp (≈82 mV RMS). Umożliwia poprawne zliczanie sygnałów, które nie są wykrywane przez standardowe wejścia liczników częstotliwości i oscyloskopów. Przeznaczony do zastosowań serwisowych: VCO tunerów FM/AM, generatorów lokalnych (LO), torów p.cz. oraz generatorów sterujących. Sygnał wejściowy jest separowany pojemnościowo i przesuwany do sztucznego punktu odniesienia (bias około połowy napięcia zasilania). Komparator LM393 przekształca sygnał analogowy w prostokąt 0–5 V o stromych zboczach. Dodatnie sprzężenie zwrotne (histereza) zapewnia stabilne przełączanie komparatora i odporność na zakłócenia. Wyjście jest kompatybilne z licznikami częstotliwości, wejściami „Counter” oscyloskopów oraz wejściami TTL. Zakres pracy: od kilku Hz do kilkuset kHz (maksymalna częstotliwość zależy od amplitudy sygnału wejściowego). Zasilanie: +5 V przez USB-C (złącze służy wyłącznie do zasilania, brak obsługi USB-PD). PARAMETRY PRAKTYCZNE (WYNIKI POMIARÓW) Konfiguracja testowa: R5 = 2,2 MΩ R3 = 2,7 kΩ Minimalny poziom sygnału dla pewnego startu układu: Częstotliwość Vpp RMS 400 Hz ≈247 mVpp ≈87 mV RMS 1 kHz ≈231 mVpp ≈82 mV RMS 16 kHz ≈228 mVpp ≈81 mV RMS W praktyce można przyjąć: Minimalny sygnał dla pewnego startu: około 80–90 mV RMS Podtrzymanie pracy po zadziałaniu Częstotliwość Vpp RMS 400 Hz ≈198 mVpp ≈70 mV RMS 1 kHz ≈168 mVpp ≈59 mV RMS 16 kHz ≈149 mVpp ≈53 mV RMS Zakres częstotliwości zależny od amplitudy sygnału Amplituda Maksymalna częstotliwość 180 mVpp ≈120 kHz 190 mVpp ≈150 kHz 200 mVpp ≈183 kHz Dla większych amplitud wejściowych możliwe jest poprawne zliczanie sygnałów do około 500 kHz. INSTRUKCJA URUCHOMIENIA UKŁADU - NR0038 – BUFO.SONDA -Sprawdzić poprawność montażu elementów (wartości R1–R5, orientację LM393, ciągłość masy GND). -Podłączyć zasilanie +5 V (kabel USB-A → USB-C). -Zmierzyć napięcie VCC–GND: 4,8–5,2 V. -Zmierzyć napięcie VREF–GND: około 2,5 V. -Bez podłączonego sygnału sprawdzić wyjście – stan wysoki lub niski jest dopuszczalny. -Podłączyć sygnał wejściowy o amplitudzie około 200–300 mVpp. -Sprawdzić obecność sygnału prostokątnego 0–5 V na wyjściu BNC. -Jeżeli zliczanie jest niestabilne, skrócić przewody wejściowe lub skorygować wartość rezystora R5 (ustawienie histerezy). -Podłączyć wyjście do licznika częstotliwości i odczytać wynik. -Złącze USB-C służy wyłącznie do zasilania +5 V. WYKAZ ELEMENTÓW (BOM) Rezystory R1, R2 – 10 kΩ, rezystor metalizowany, 1%, 0,6 W, THT 1622298-1 R4 – 100 kΩ, rezystor metalizowany, 1%, 0,25 W, THT lub SMD MBB02070C1003FCT00 R3 – 4,7 kΩ, rezystor metalizowany, 1% lub 5%, 0,25 W, THT lub SMD MBB02070C4701FC100 ( test z 2,7k !!! ) R5 – 1 MΩ, rezystor metalizowany, 1%, 0,6 W, THT 1622367-1 ( test z 2,2M !!! ) R6, R7 – 5,1 kΩ, rezystor metalizowany, 1%, 0,125 W, SMD RC0805FR-075K1L Kondensatory C2, C3 – 100 nF, kondensator ceramiczny C0G/NP0, 50 V, SMD GRM3195C1H104JA05D C1 – 10 nF, kondensator ceramiczny C0G/NP0, 50 V, SMD GRM3195C1H103JA01D C4 – 1 µF / 100 V, kondensator ceramiczny X7R, SMD CC1206KKX7R0BB105 Układ scalony IC1 – LM393WDT, komparator napięcia, dual, open-collector, obudowa SO-8 (SMD) Złącza J1 – wejście sygnału, pin testowy / goldpin / przewód J2 – wejście sygnału, SMA RF2-49B-T-00-50-G-HDW J3 – wyjście sygnału, BNC 031-5640 J4 – zasilanie +5 V, goldpin / przewód / USB-C USB4125-GF-A-0190
