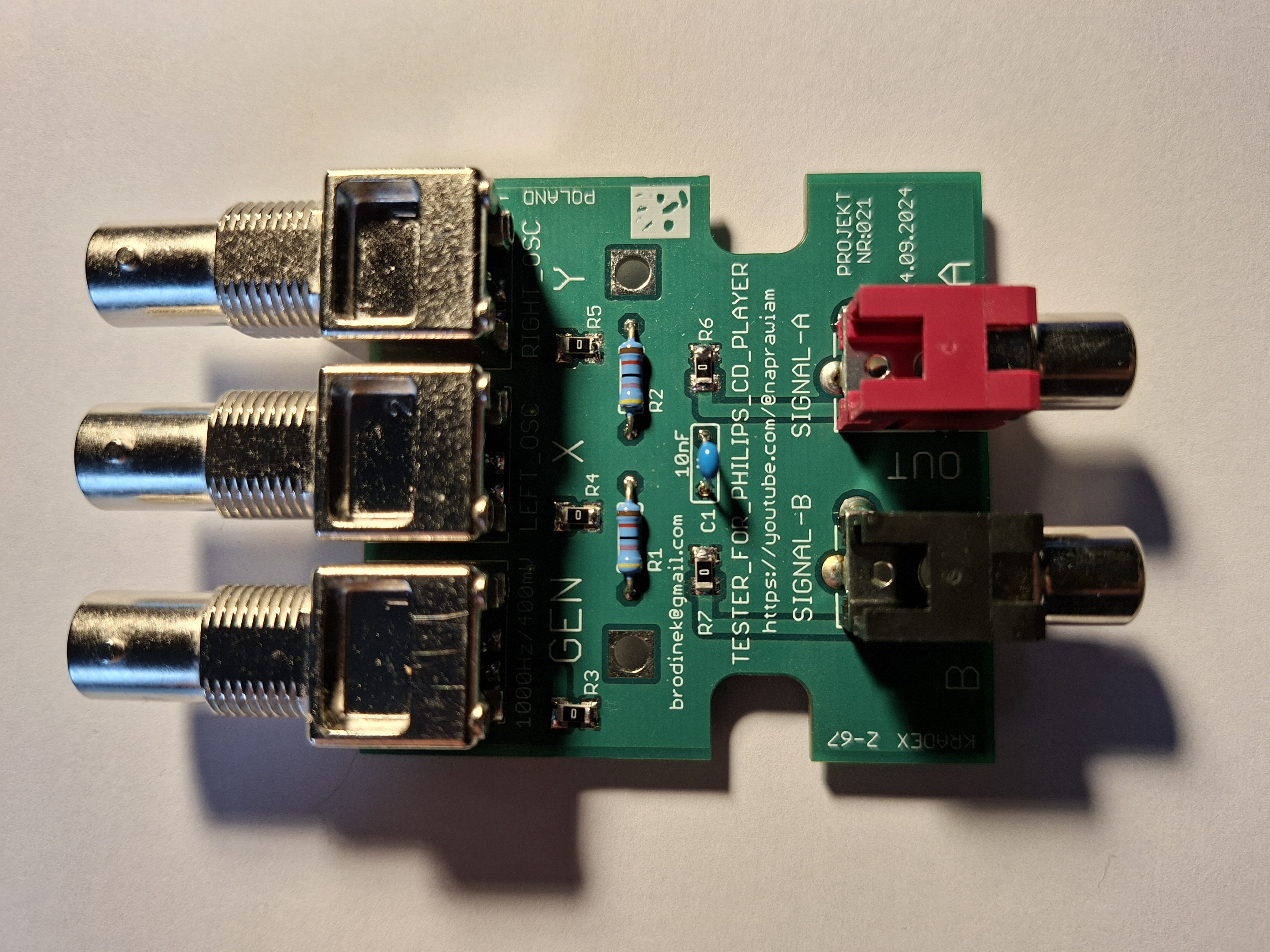

NR021 – ADAPTER TESTOWY A/B (FOCUS ERROR / FOCUS GAIN)

Opis

OPIS PROJEKTU: NR0021 – ADAPTER TESTOWY A/B
( Adapter testowy A/B do regulacji FOCUS / GAIN Philips CD)




OPIS PROJEKTU: NR021 – ADAPTER TESTOWY A/B
(Adapter pomiarowy generator–oscyloskop–odtwarzacz CD)
1. Układ przeznaczony jest do serwisowej regulacji toru ogniskowania (FOCUS ERROR / FOCUS GAIN) w odtwarzaczach CD, w szczególności konstrukcji Philips.

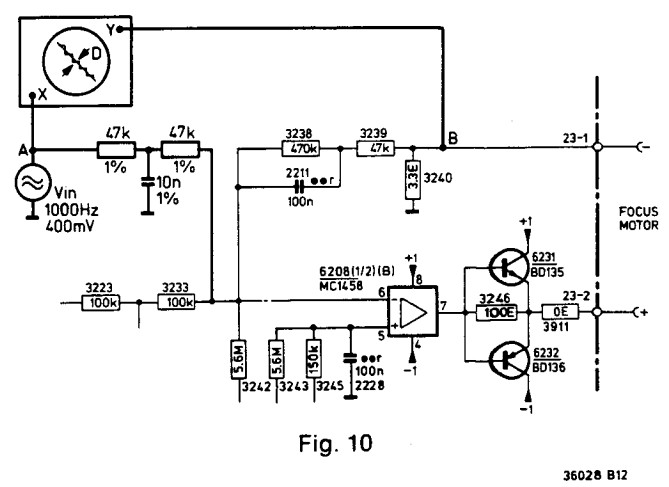

2. Realizuje dokładnie układ pomiarowy opisany w instrukcjach serwisowych Philips (R = 47 kΩ, C = 10 nF – metoda Lissajous).
3. Umożliwia jednoczesne:
o wstrzyknięcie sygnału testowego z generatora,
o obserwację sygnałów A i B na oscyloskopie w trybie X–Y.
4. Adapter pozwala na precyzyjne ustawienie różnicy faz pomiędzy sygnałami A i B do 180°, zgodnie z procedurą serwisową.
5. Przeznaczony do pracy z bezbłędną płytą testową (np. ABEX TEST CD TCD-725, ścieżka 1).
6. Układ jest pasywny – nie ingeruje w zasilanie lasera ani tor fotodiod.
7. Nie zastępuje lasera ani nie symuluje fotodiod – pracuje na rzeczywistym torze optycznym odtwarzacza.
8. Zapewnia bezpieczne i powtarzalne warunki regulacji bez ryzyka uszkodzenia mechanizmu CD.
9. Może być stosowany jako praktyczna alternatywa dla fabrycznych płytek symulatorów serwisowych.
10. Przeznaczony do zastosowań serwisowych, diagnostycznych i szkoleniowych.

ZASTOSOWANIE PRAKTYCZNE
• regulacja FOCUS ERROR (3158) metodą figur Lissajous,
• kontrola poprawności pracy toru ogniskowania,
• diagnostyka stabilności serwa focus,
• serwis i kalibracja odtwarzaczy CD Philips,
• praca warsztatowa z generatorem i oscyloskopem.

INSTRUKCJA UŻYCIA – NR021
1. Podłączyć generator sygnału do wejścia GEN adaptera
(1000 Hz / ok. 400 mV, zgodnie z serwisówką).
2. Podłączyć oscyloskop:
o wejście X → gniazdo A,
o wejście Y → gniazdo B.
3. Ustawić oscyloskop w tryb X–Y (Lissajous).
4. Włożyć bezbłędną płytę testową (np. ABEX TCD-725, ścieżka 1).
5. Uruchomić odtwarzanie.
6. Regulować potencjometr FOCUS ERROR / FOCUS GAIN na PCB przedwzmacniacza + lasera,
aż do uzyskania figury Lissajous o minimalnej szerokości (różnica faz ≈ 180°).
7. Po zakończeniu regulacji odłączyć adapter.

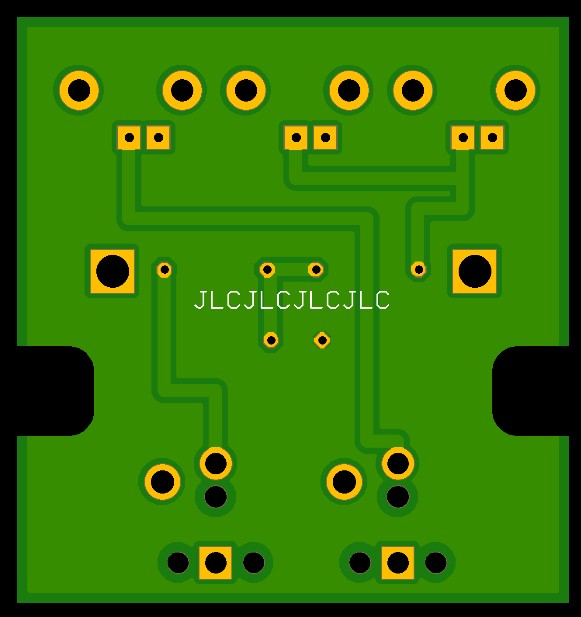

CECHY UKŁADU
• pasywny tor sygnałowy (R–C),
• zgodność z dokumentacją serwisową Philips,
• brak wpływu na prąd lasera i AGC,
• pełna separacja torów pomiarowych,
• możliwość wielokrotnego, powtarzalnego użycia.

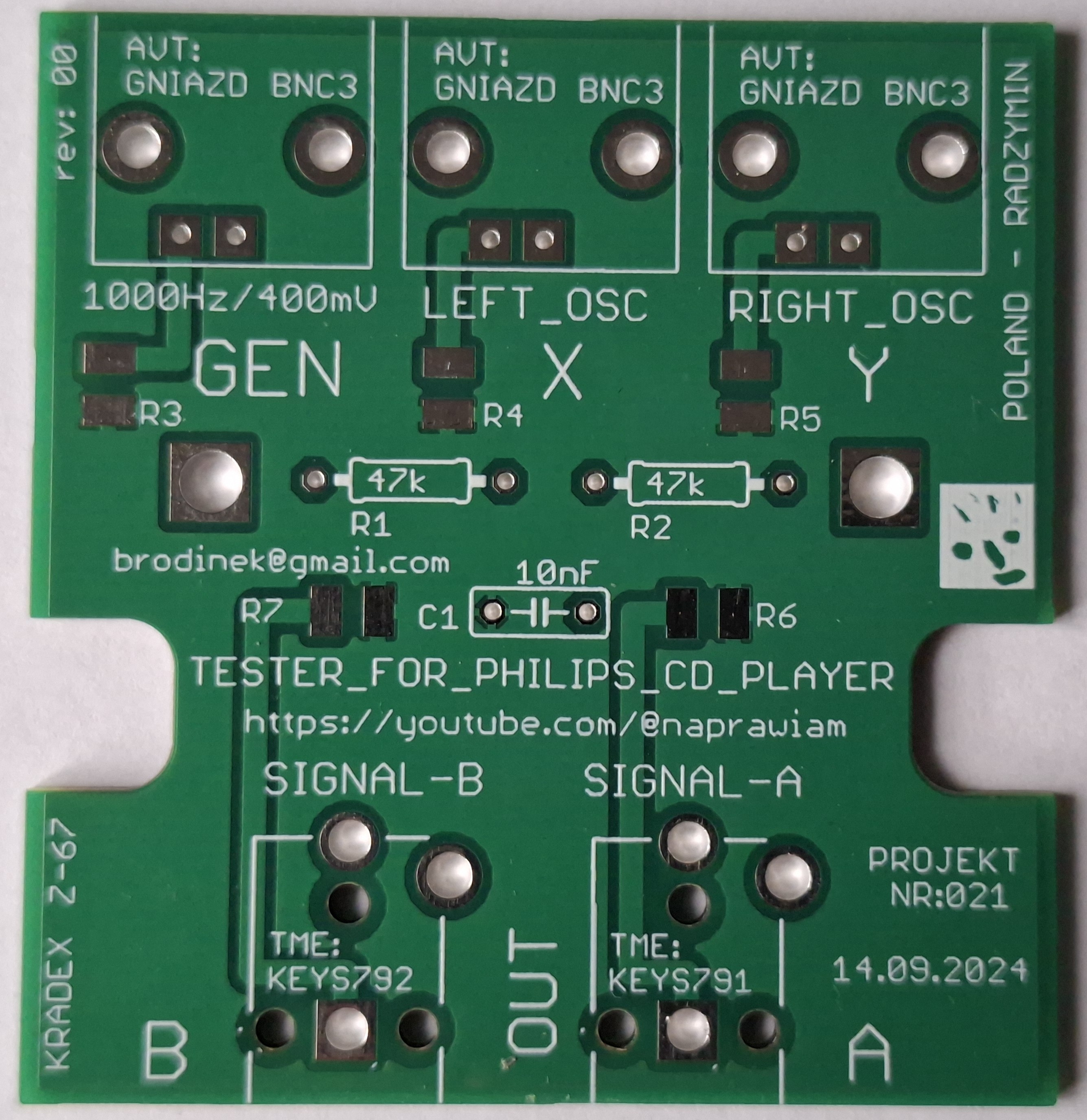

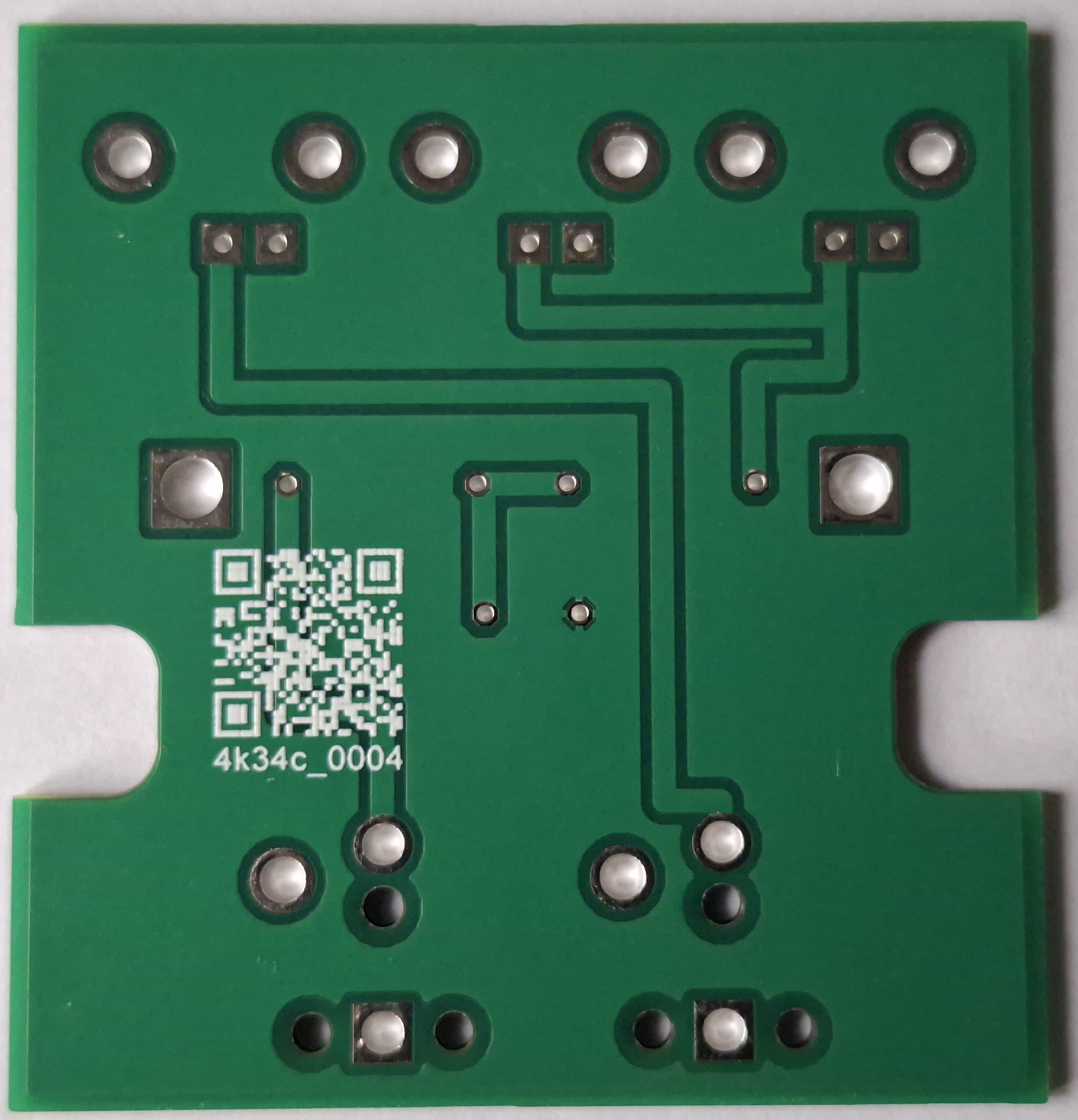

WYKAZ ELEMENTÓW (BOM)
Rezystory:
• R1, R2 – 47 kΩ, rezystor metalizowany, 1%, 0,25 W, SMD 0805
• R3, R4, R5, R6, R7 – rezystory do separacji masy / tłumienia, metalizowane, 1% (wg PCB)
Kondensatory:
• C1 – 10 nF, kondensator ceramiczny C0G/NP0, 50 V, THT (radialny) np.: MURATA RDE5C1H103J1P1H03B
Złącza:

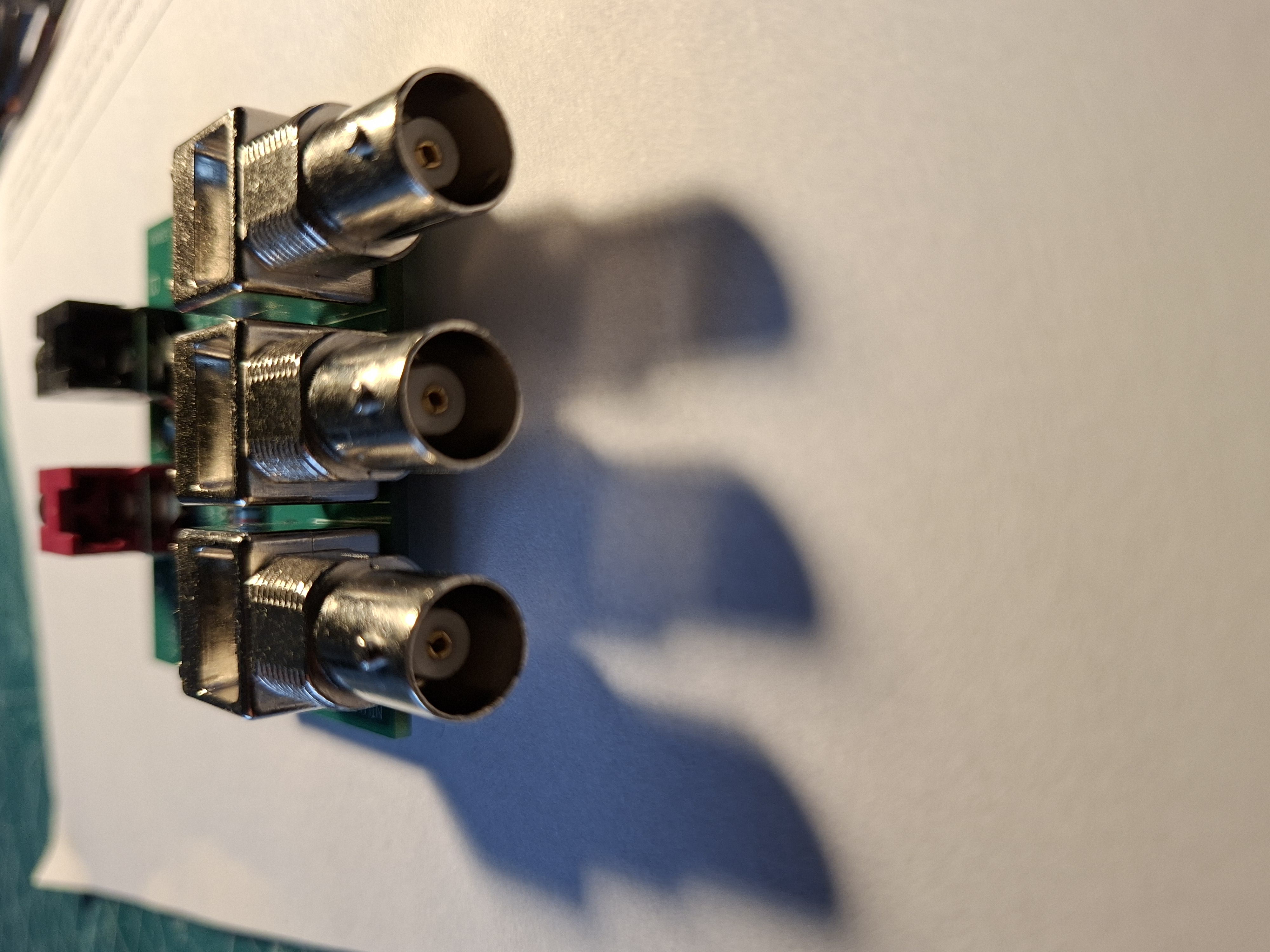

• Gniazda BNC – wejście generatora, wejścia oscyloskopu X i Y
• Złącza testowe A / B – wyjścia do toru CD

UWAGI SERWISOWE
• Adapter przeznaczony wyłącznie do pracy z bezbłędną płytą testową.
• Nie zastępuje procedury regulacji prądu lasera – służy wyłącznie do regulacji toru focus.
• Zalecany oscyloskop z trybem X–Y.
• Układ nie wymaga zasilania.
