NR0010 TESTER POTENCJOMETRU

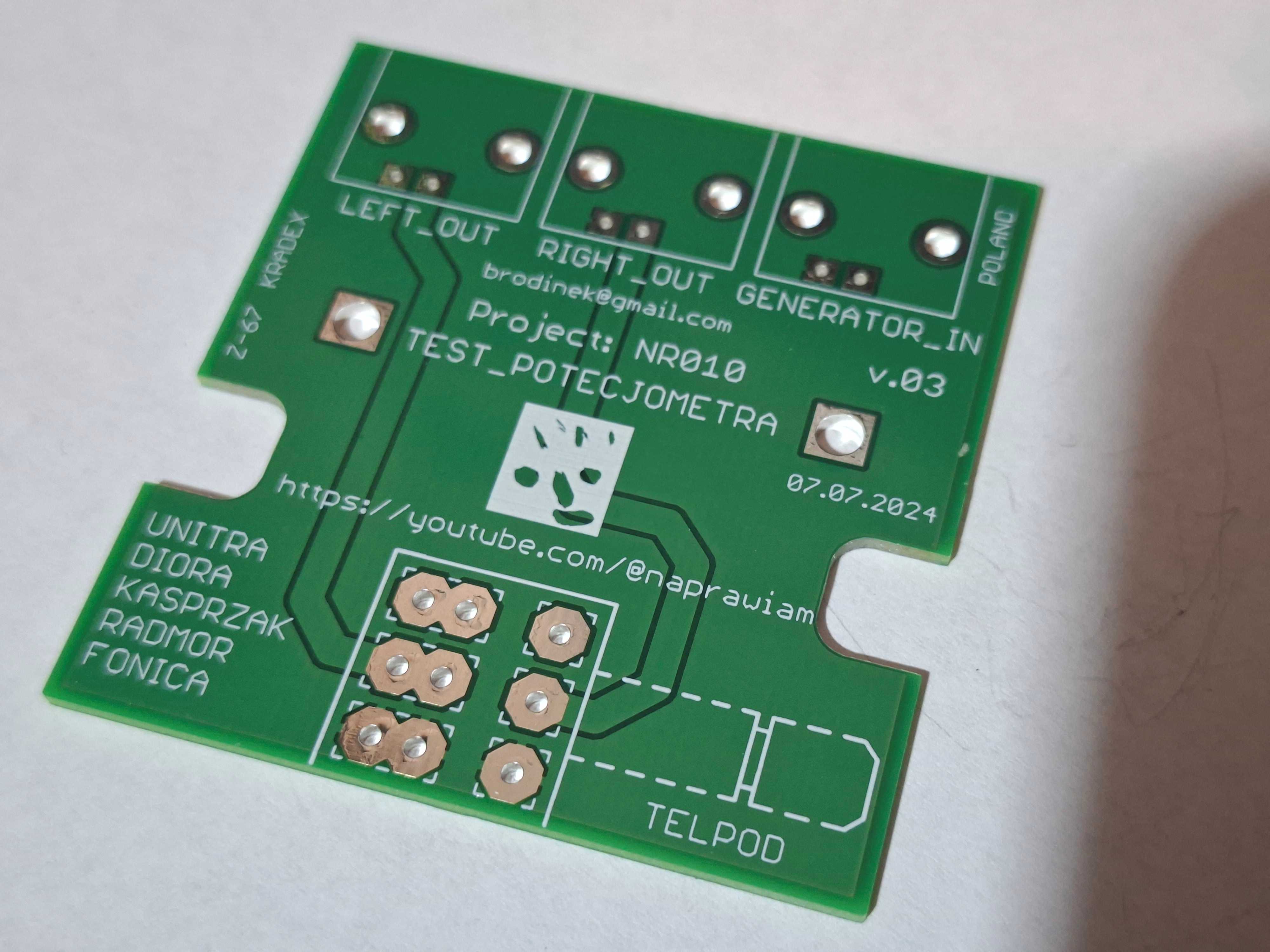

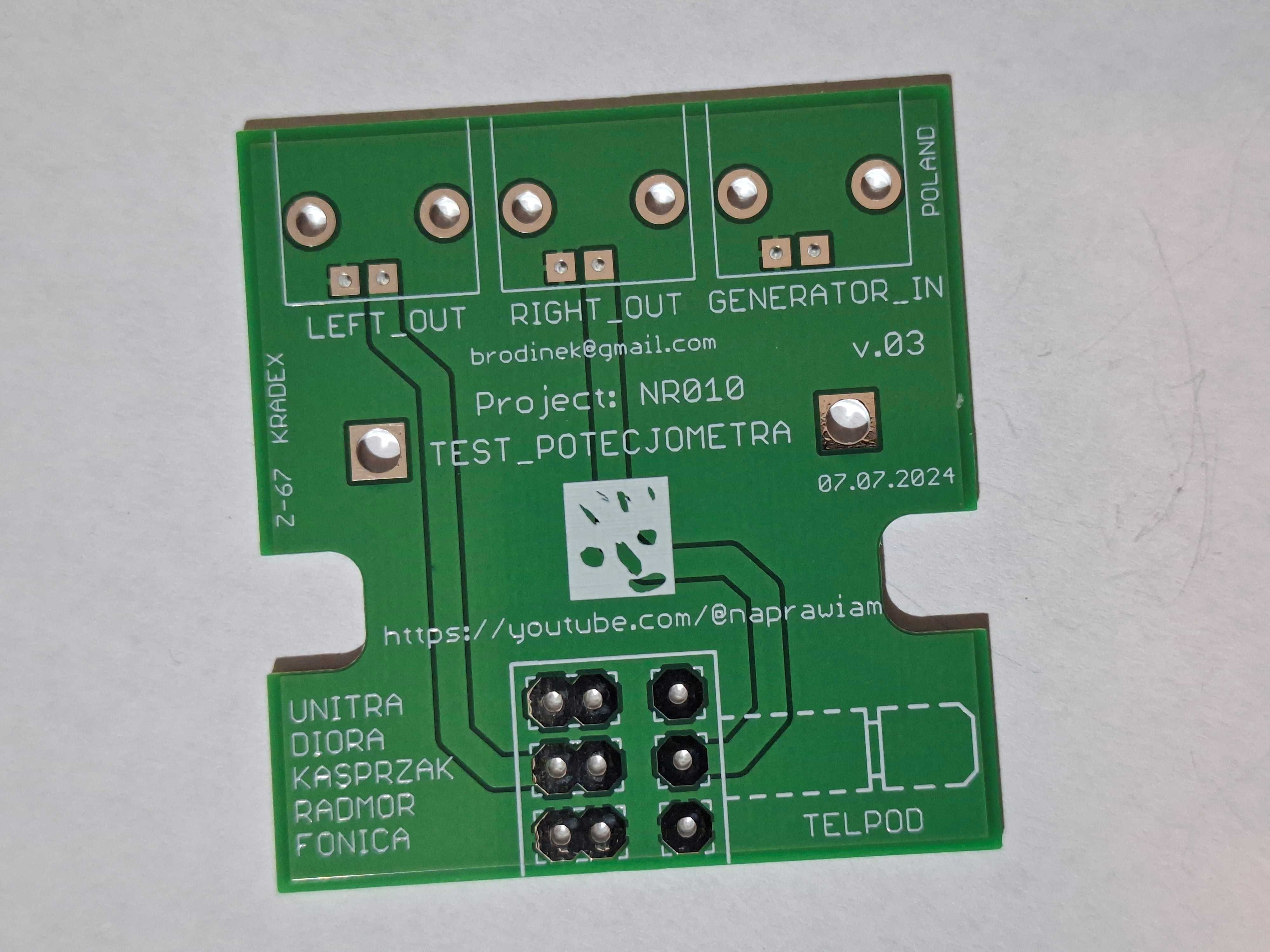

OPIS PROJEKTU: NR0010 – TEST POTENCJOMETRA (Adapter testowy do szybkiej diagnostyki potencjometrów mono i stereo) 1. Układ przeznaczony jest do szybkiego testowania potencjometrów w warunkach warsztatowych i serwisowych. 2. Umożliwia montaż potencjometru bez lutowania – poprzez złącza śrubowe ARK500. 3. Pozwala na natychmiastowe włączenie badanego elementu w tor pomiarowy. 4. Posiada wejście sygnału z generatora oraz wyjścia pomiarowe przystosowane do oscyloskopu. 5. Umożliwia jednoczesne badanie dwóch torów potencjometru (potencjometry podwójne – stereo). 6. Wszystkie wejścia i wyjścia sygnałowe przystosowane są do montażu gniazd BNC. 7. Układ ma charakter pasywny – nie wymaga zasilania. 8. Zapewnia szybkie i powtarzalne warunki testowe podczas selekcji i diagnostyki potencjometrów. 9. Przeznaczony do pracy serwisowej, pomiarowej oraz dydaktycznej. ZASTOSOWANIE PRAKTYCZNE • szybkie sprawdzanie potencjometrów przed montażem w urządzeniu • diagnostyka potencjometrów uszkodzonych (przerwy, skoki rezystancji, brak symetrii kanałów) • porównywanie sekcji potencjometrów stereofonicznych • obserwacja przebiegu napięcia na oscyloskopie w funkcji położenia suwaka • testy przy użyciu generatora sygnałowego • selekcja potencjometrów do zastosowań audio INSTRUKCJA UŻYCIA – NR0010 1. Wlutować gniazda BNC w pola: – GENERATOR IN – LEFT OUT – RIGHT OUT 2. Wlutować złącza ARK500 w pola testowe potencjometrów. 3. Umieścić potencjometr w złączu ARK500 i dokręcić śruby zaciskowe. 4. Podłączyć generator sygnału do wejścia GENERATOR IN. 5. Podłączyć oscyloskop: – kanał X → LEFT OUT – kanał Y → RIGHT OUT (dla potencjometrów stereo) 6. Podawać sygnał testowy (np. 1 kHz). 7. Obracać potencjometr i obserwować zmianę amplitudy oraz symetrię przebiegów. CECHY UKŁADU • brak konieczności lutowania testowanego elementu • szybka wymiana badanego potencjometru • możliwość testowania potencjometrów mono i stereo • pasywny tor sygnałowy • złącza ARK500 – pewny kontakt podczas pomiarów • kompatybilność z gniazdami BNC • natychmiastowa gotowość do pracy • konstrukcja warsztatowa – wielokrotne użycie WYKAZ ELEMENTÓW (BOM) - zakup we własnym zakresie. Złącza: • ARK500 3-pin – 2 szt. (gniazda do montażu potencjometrów) • Gniazda BNC – 3 szt. (GENERATOR IN, LEFT OUT, RIGHT OUT) np: 031-5640 dostępne w sklepie internetowym - TME https://www.tme.eu/pl/details/031-5640/zlacza-bnc/amphenol-rf/ UWAGI SERWISOWE • Układ nie wymaga zasilania. • Maksymalny poziom sygnału należy dobrać zgodnie z parametrami badanego potencjometru. • Zalecana praca z oscyloskopem w celu obserwacji ciągłości przebiegu. • W przypadku potencjometrów stereo możliwa jest jednoczesna kontrola zgodności obu sekcji.
