NR0011 TESTER POTENCJOMETRU M+N

Płytka PCB do zamodzielnego montażu.

NR0011 TESTER POTENCJOMETRU M+N

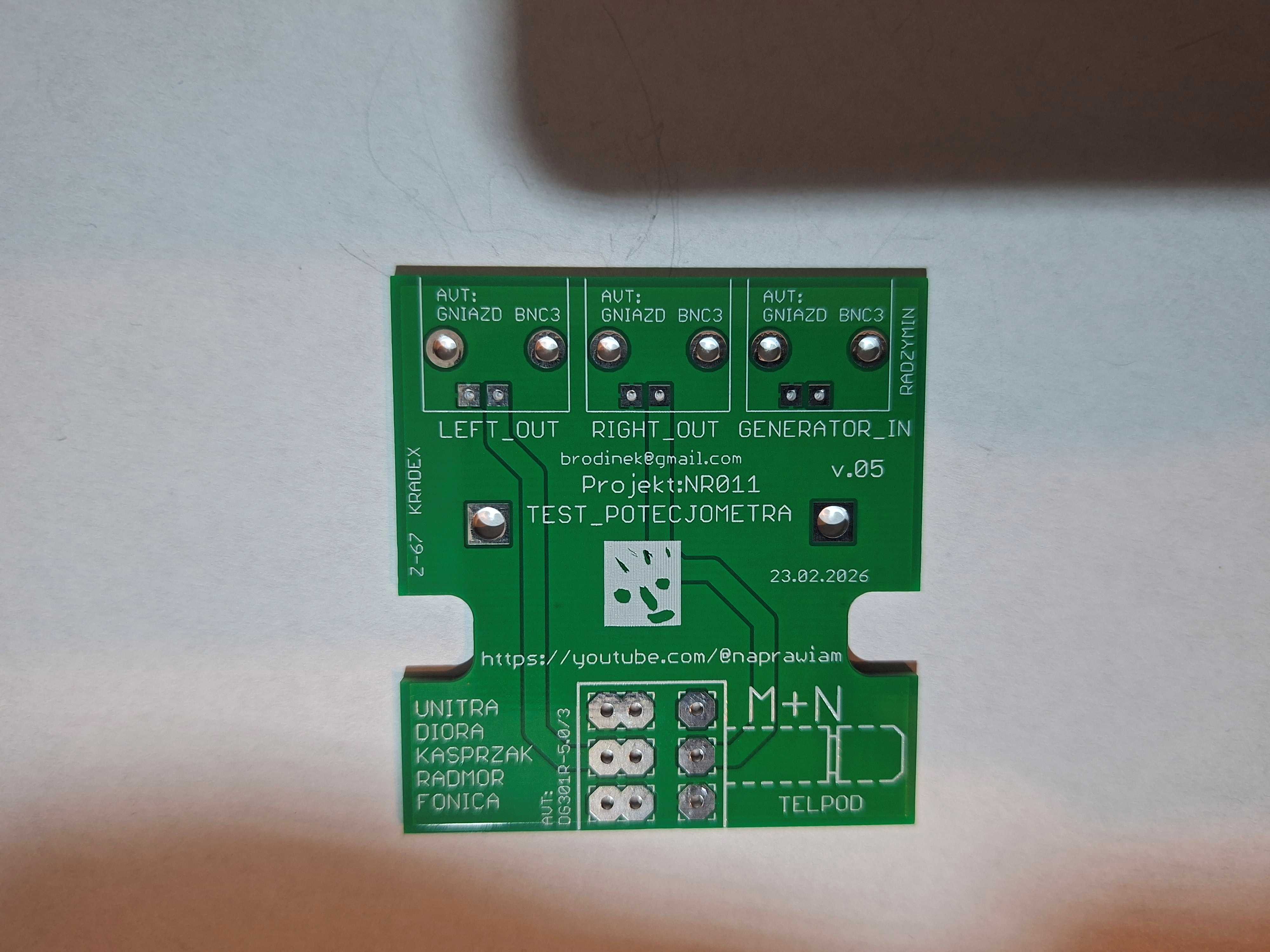

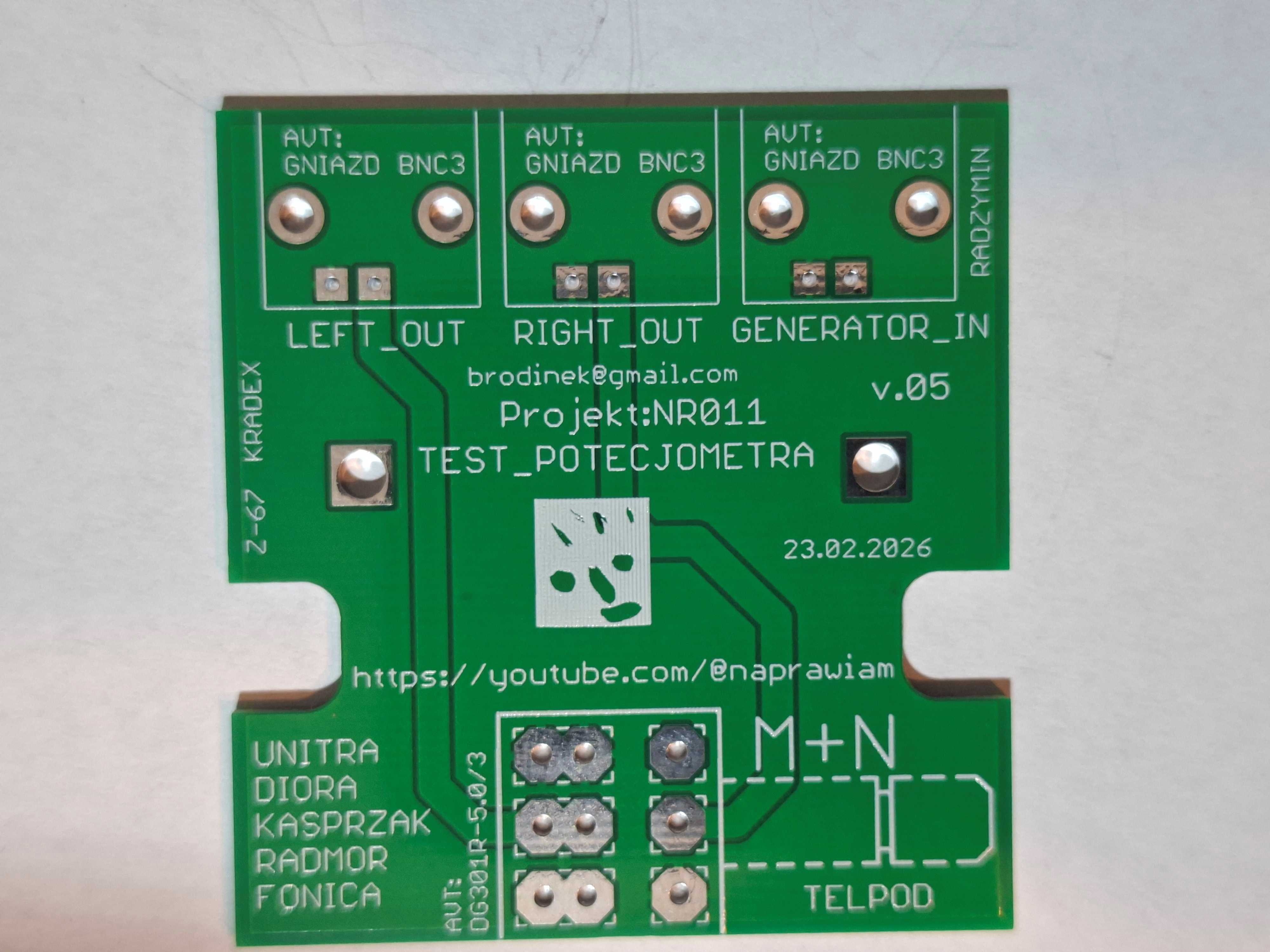

Główne zdjęcie
NR0011 TESTER POTENCJOMETRU M+N
NR0011 TESTER POTENCJOMETRU M+N

Opis

OPIS PROJEKTU: NR0011 – TEST POTENCJOMETRA M+N (Adapter testowy do szybkiej diagnostyki potencjometrów typu M+N – BALANS) 1. Układ przeznaczony jest do szybkiego testowania potencjometrów typu M+N stosowanych w regulatorach balansu. 2. Umożliwia montaż potencjometru bez lutowania – poprzez złącza śrubowe ARK500. 3. Pozwala na natychmiastowe włączenie badanego elementu w tor pomiarowy. 4. Posiada wejście sygnału z generatora oraz wyjścia pomiarowe przystosowane do oscyloskopu. 5. Umożliwia jednoczesną obserwację zmian poziomu sygnału w obu torach potencjometru. 6. Wszystkie wejścia i wyjścia sygnałowe przystosowane są do montażu gniazd BNC. 7. Układ ma charakter pasywny – nie wymaga zasilania. 8. Zapewnia szybkie i powtarzalne warunki testowe podczas selekcji i diagnostyki potencjometrów balansu. 9. Przeznaczony do pracy serwisowej, pomiarowej oraz dydaktycznej. ZASTOSOWANIE PRAKTYCZNE • szybkie sprawdzanie potencjometrów balansu przed montażem w urządzeniu • diagnostyka uszkodzeń (przerwy, skoki rezystancji, brak płynności regulacji) • kontrola charakterystyki tłumienia dla sekcji M i N • obserwacja wzajemnej zależności poziomów sygnału w obu kanałach • testy przy użyciu generatora i oscyloskopu • selekcja potencjometrów do zastosowań audio INSTRUKCJA UŻYCIA – NR0011 1. Wlutować gniazda BNC w pola: – GENERATOR IN – LEFT OUT – RIGHT OUT 2. Wlutować złącza ARK500 w pola testowe potencjometru. 3. Umieścić potencjometr w złączu ARK500 i dokręcić śruby zaciskowe. 4. Podłączyć generator sygnału do wejścia GENERATOR IN. 5. Podłączyć oscyloskop: – kanał X → LEFT OUT – kanał Y → RIGHT OUT 6. Podawać sygnał testowy (np. 1 kHz). 7. Obracać potencjometr i obserwować zmianę poziomów sygnału – charakterystyczne przeciwbieżne tłumienie torów L/P. CECHY UKŁADU • brak konieczności lutowania testowanego elementu • szybka wymiana badanego potencjometru • przystosowany do potencjometrów typu M+N (balans) • pasywny tor sygnałowy • złącza ARK500 – pewny kontakt podczas pomiarów • kompatybilność z gniazdami BNC • natychmiastowa gotowość do pracy • konstrukcja warsztatowa – wielokrotne użycie WYKAZ ELEMENTÓW (BOM) - zakup we własnym zakresie. Złącza: • ARK500 3-pin – 2 szt. (gniazda do montażu potencjometru) • Gniazda BNC – 3 szt. (GENERATOR IN, LEFT OUT, RIGHT OUT) np: 031-5640 dostępne w sklepie internetowym - TME https://www.tme.eu/pl/details/031-5640/zlacza-bnc/amphenol-rf/ UWAGI SERWISOWE • Układ nie wymaga zasilania. • Maksymalny poziom sygnału należy dobrać zgodnie z parametrami badanego potencjometru. • W pozycji środkowej potencjometru poziomy sygnału w obu torach powinny być jednakowe. • Skrajne położenia powodują tłumienie jednego z kanałów przy jednoczesnym wzroście drugiego – zgodnie z charakterystyką M+N. • Zalecana praca z oscyloskopem w celu obserwacji płynności regulacji.

Dodaj do koszyka

Projekt bez mikrokontrolera — opcje programowania nie dotyczą tego produktu.
