NR0001 – DRATEWKA ODBIORNIK FM / NADAJNIK FM

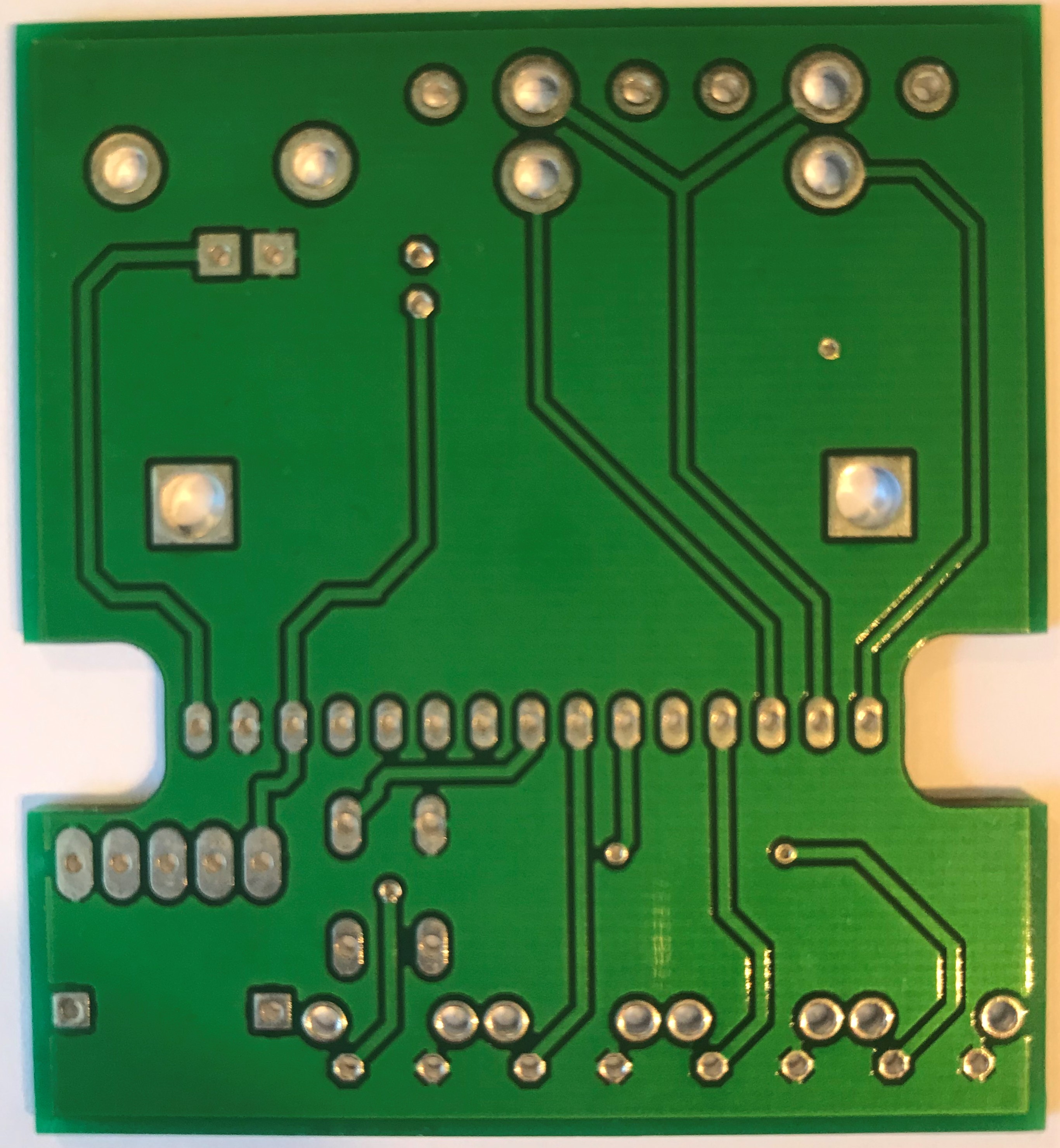

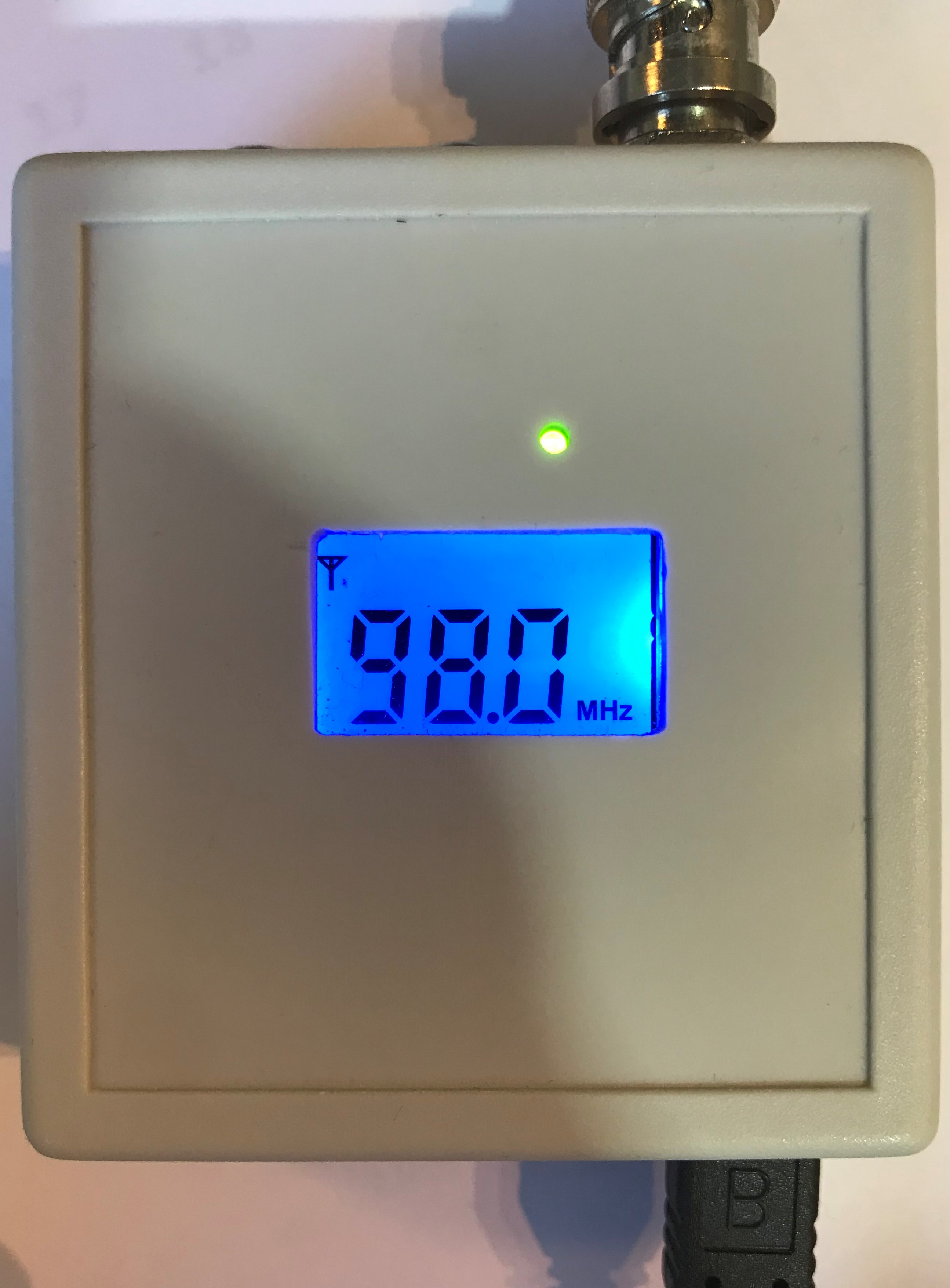

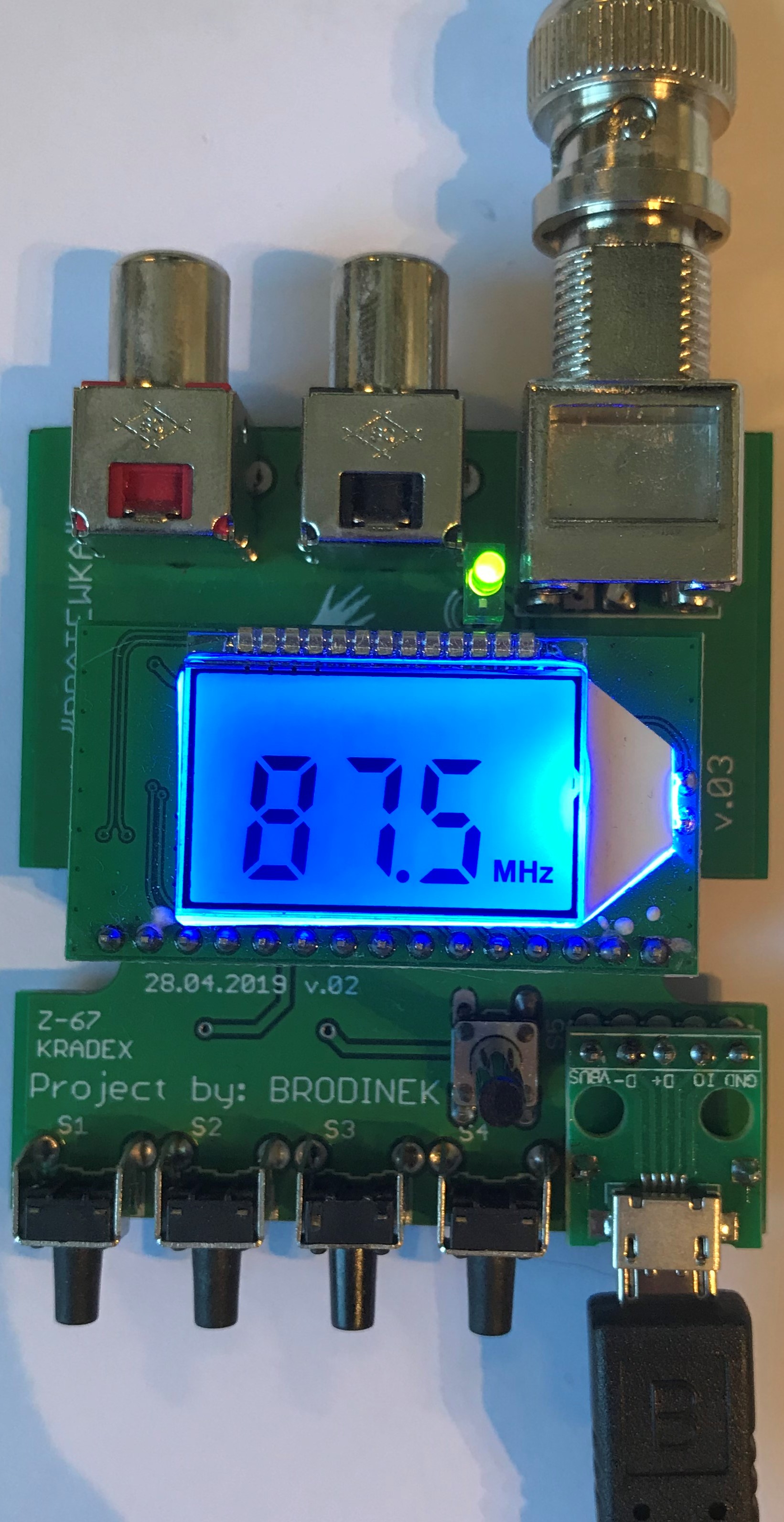

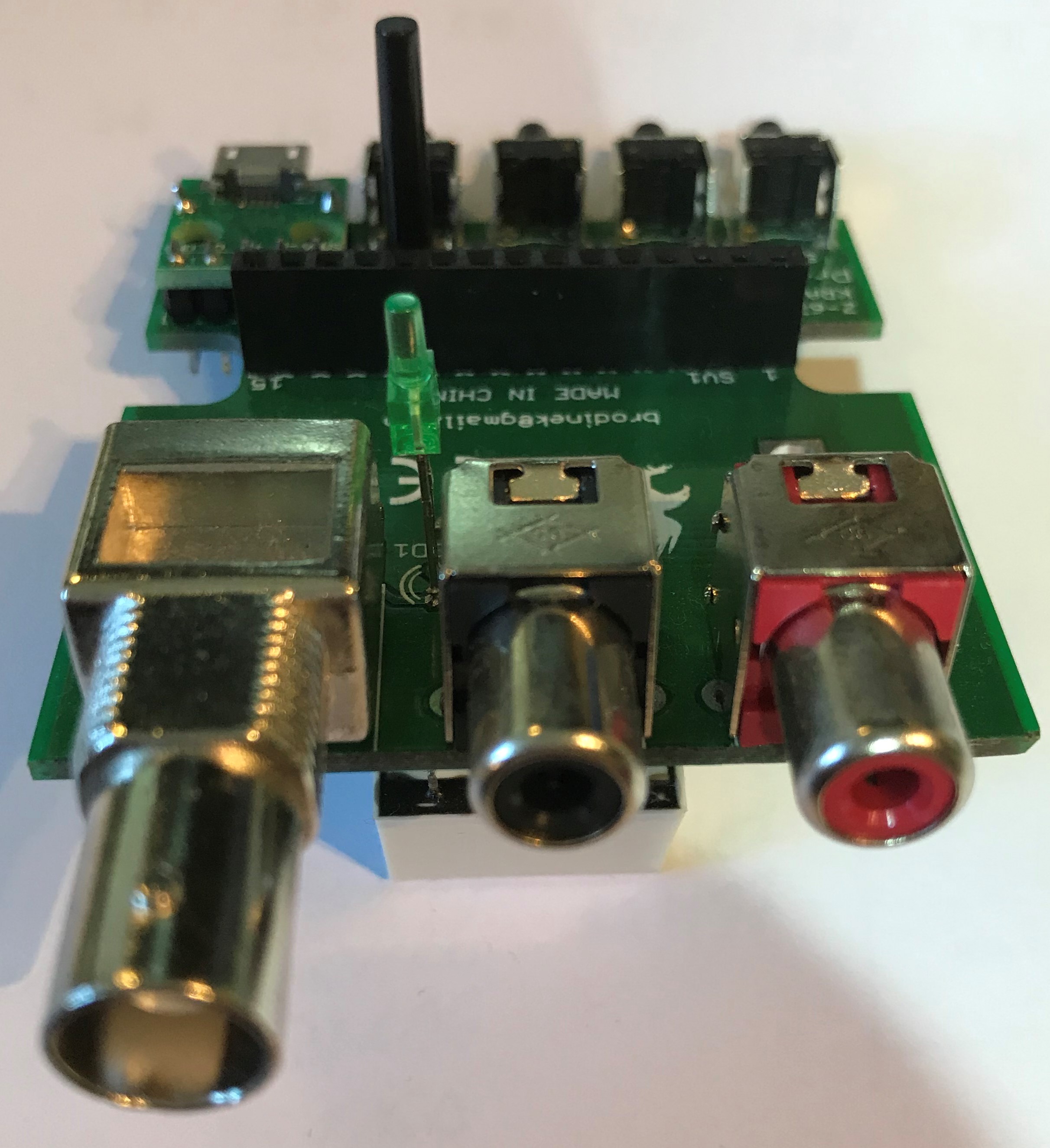

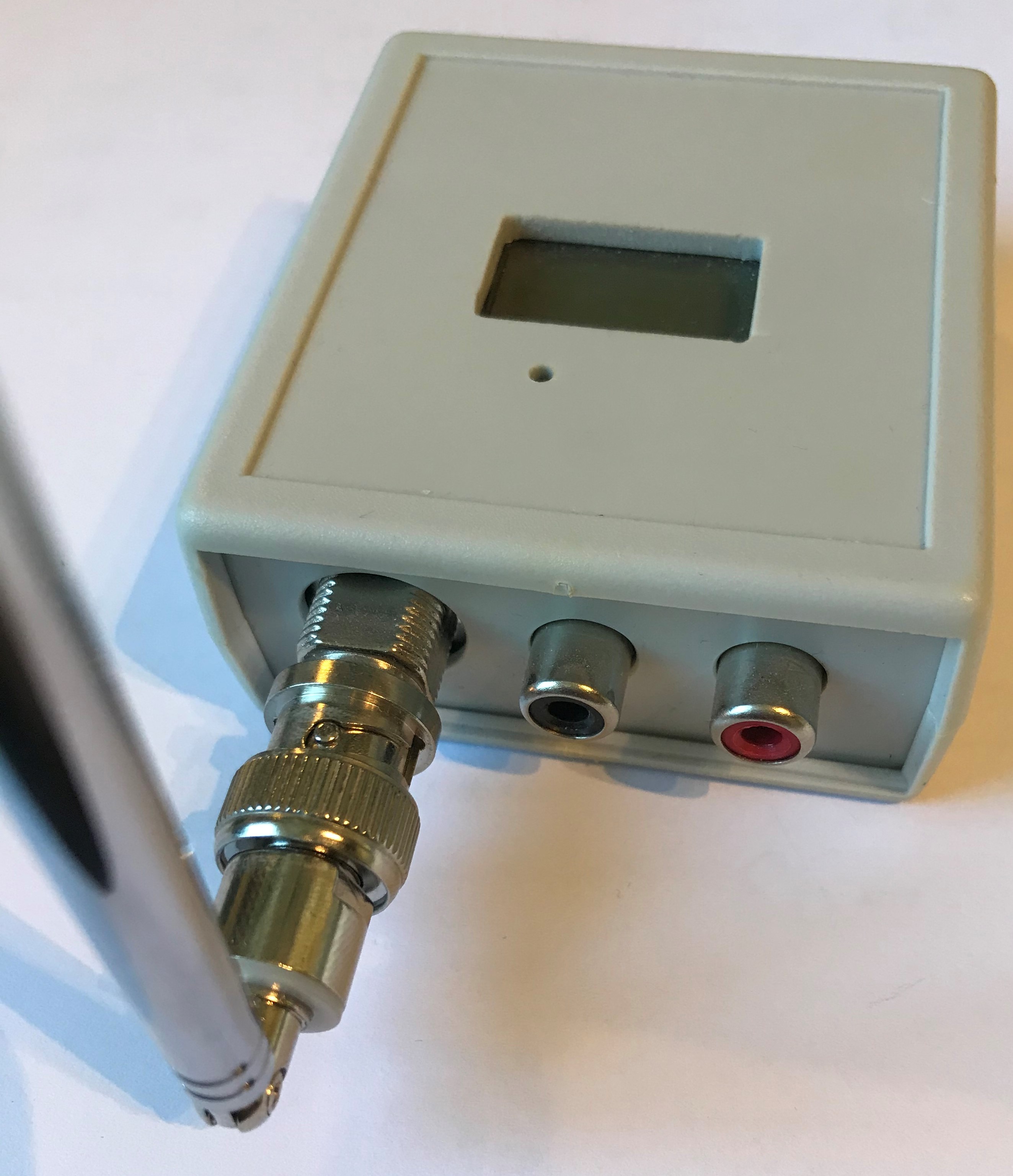

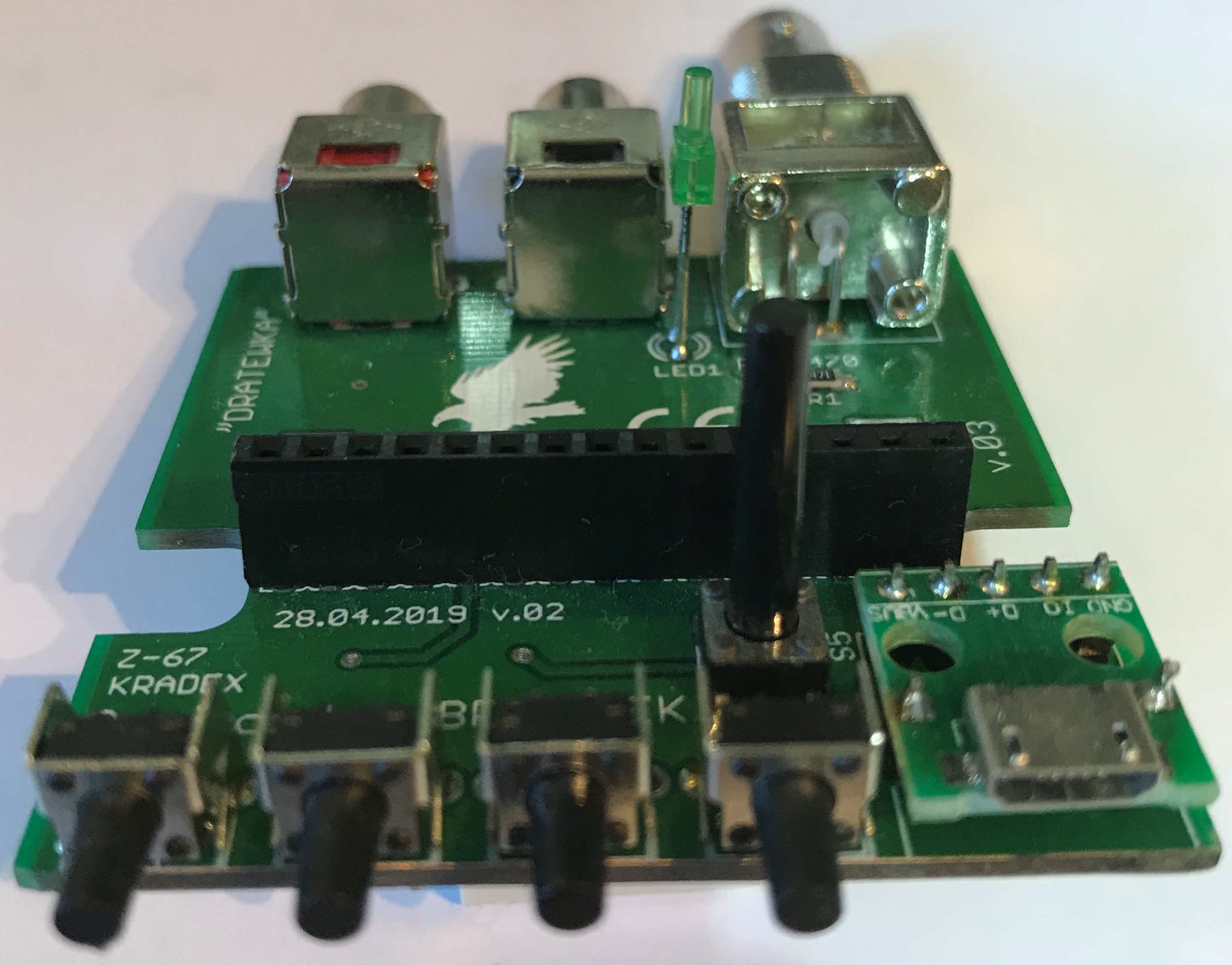

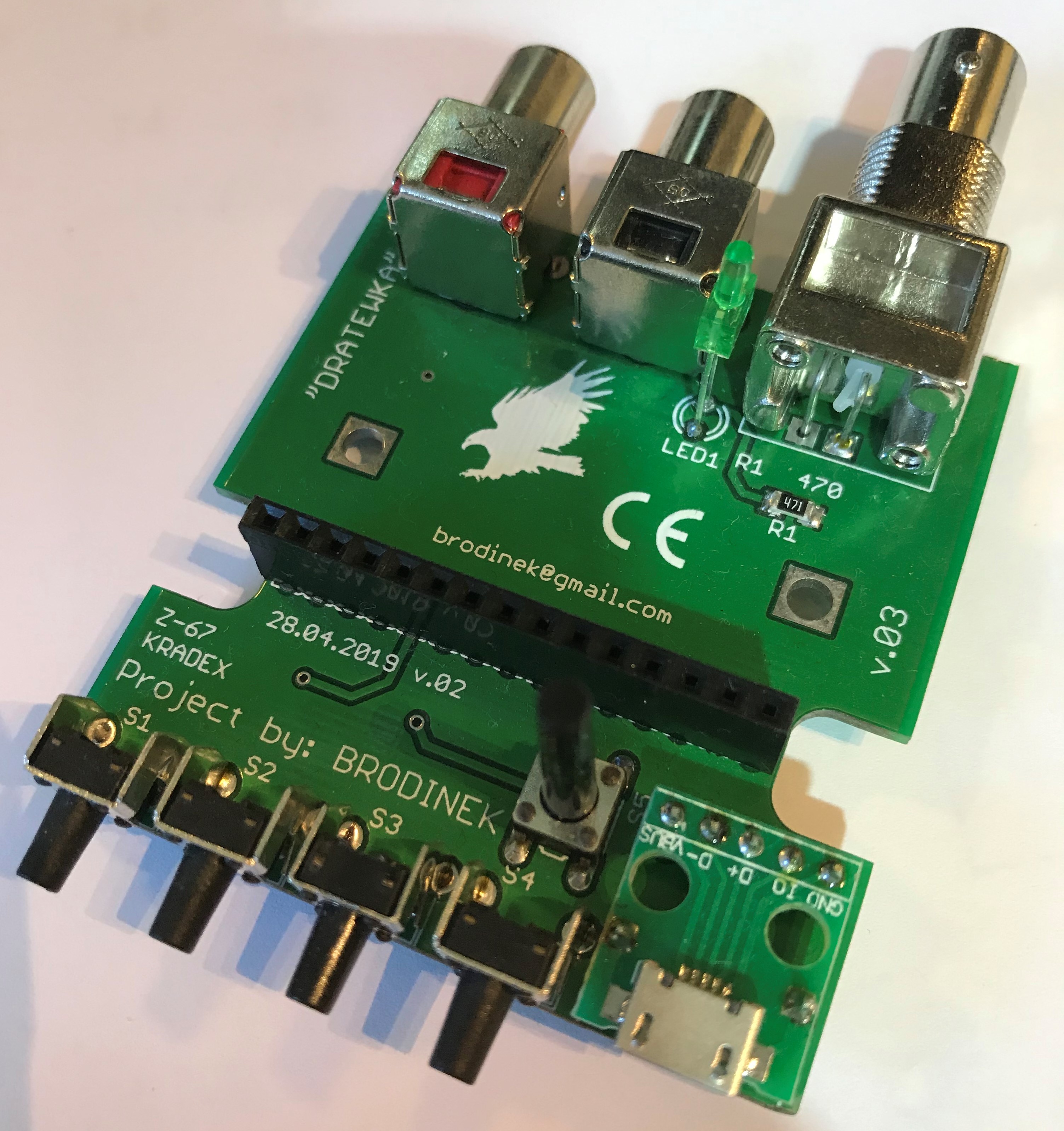

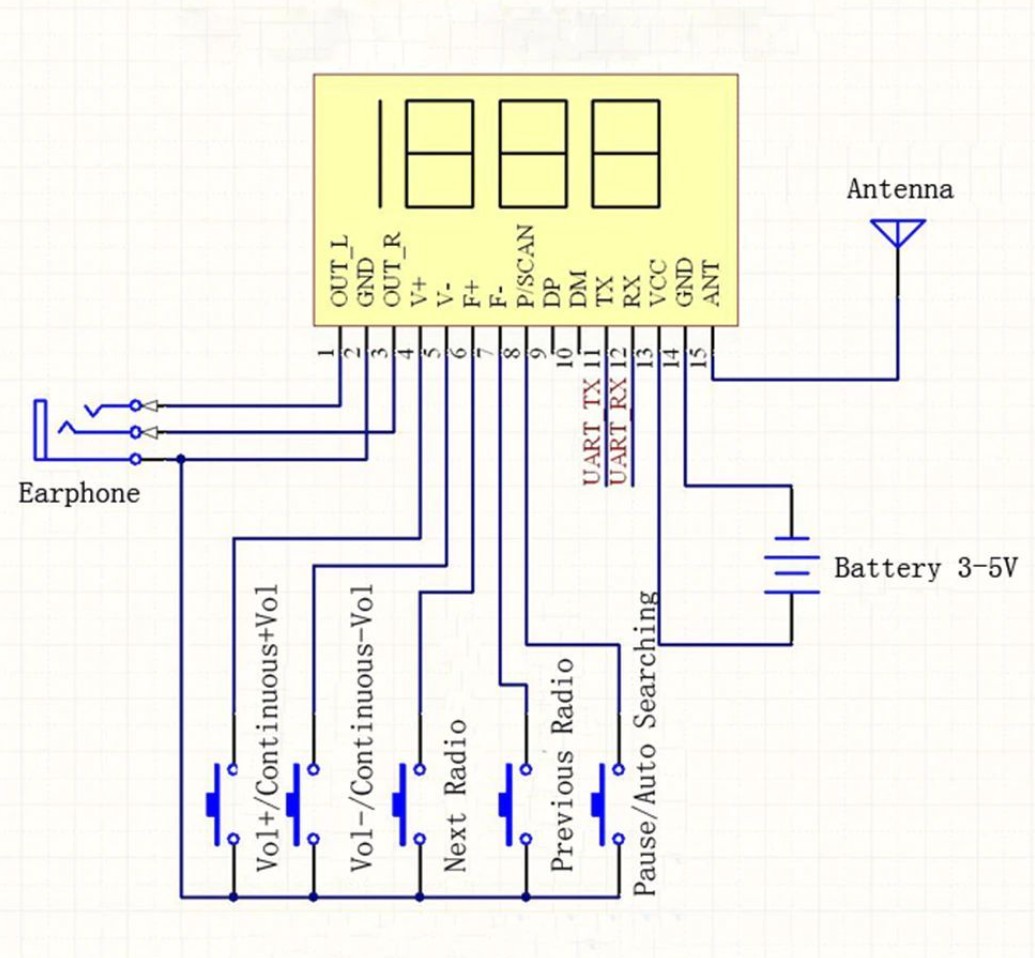

OPIS PROJEKTU: NR0001 – DRATEWKA ODBIORNIK FM / NADAJNIK FM (Modułowa płyta bazowa do współpracy z cyfrowym modułem radiowym FM z wyświetlaczem LCD) Uwaga - Płytka PCB do samodzielnego montażu ! - części we własnym zakresie. 1. Układ stanowi płytę bazową umożliwiającą szybkie uruchomienie modułu radiowego FM wyposażonego w wyświetlacz częstotliwości. 2. Moduł montowany jest bezpośrednio w gnieździe goldpin 1×15 bez konieczności lutowania. 3. Płyta udostępnia wyjścia audio L/R w standardzie CINCH oraz wejście antenowe. 4. Zasilanie realizowane jest napięciem 5 V poprzez moduł micro-USB. 5. Pola S1–S5 umożliwiają podłączenie przycisków sterujących funkcjami radia. 6. Konstrukcja umożliwia pracę zarówno w trybie odbiornika FM, jak i – w zależności od zastosowanego modułu – lokalnej transmisji sygnału audio w paśmie UKF. 7. Całość przystosowana jest do montażu w obudowie Kradex Z-67. 8. Projekt ma charakter warsztatowy, dydaktyczny i hobbystyczny. OPIS WYPROWADZEŃ MODUŁU (INTERFEJS 1×15) 1. OUT_L – wyjście audio kanału lewego 2. GND – masa 3. OUT_R – wyjście audio kanału prawego 4. V+ – zasilanie dodatnie modułu 5. V- – zasilanie / masa odniesienia modułu (zgodnie z modułem) 6. F+ – sterowanie: częstotliwość w górę / następny krok 7. F- – sterowanie: częstotliwość w dół / poprzedni krok 8. P/SCAN – sterowanie: wyszukiwanie / auto-scan / pauza (zależnie od modułu) 9. DP – sterowanie segmentem: kropka dziesiętna wyświetlacza 10. DM – funkcja dodatkowa modułu (zależna od wersji) 11. TX – UART TX (nadawanie danych z modułu) 12. RX – UART RX (odbiór danych przez moduł) 13. VCC – zasilanie części logicznej (zgodnie z modułem) 14. GND – masa 15. ANT – wejście antenowe FUNKCJE PRZYCISKÓW (S1–S5) Zgodnie ze schematem: • VOL+ / ciągłe zwiększanie głośności • VOL- / ciągłe zmniejszanie głośności • NEXT – następna zaprogramowana częstotliwość • PREV – poprzednia zaprogramowana częstotliwość • P/SCAN – automatyczne wyszukiwanie / pauza Funkcjonalność zależna jest od oprogramowania zastosowanego modułu. PARAMETRY TECHNICZNE Zasilanie • napięcie pracy: 3 – 5 V DC • zasilanie z modułu micro-USB (5 V) Tor audio • wyjście liniowe stereo • złącza: 2 × CINCH • bezpośrednia współpraca ze wzmacniaczem audio Częstotliwość pracy • pasmo UKF FM: 87,5 – 108 MHz • synteza PLL • cyfrowa stabilizacja częstotliwości Antena • wejście antenowe 50 Ω • możliwość podłączenia anteny teleskopowej lub przewodowej Sterowanie • 5 przycisków funkcyjnych • opcjonalna komunikacja UART (RX/TX) PARAMETRY WYŚWIETLACZA LCD • wyświetlanie częstotliwości w postaci numerycznej • segmentowy wyświetlacz o bardzo małym poborze prądu • wysoki kontrast • bezpośrednie sterowanie z modułu radiowego • podświetlenie LED CECHY UKŁADU • montaż modułu bez lutowania • analogowe wyjście audio L/R • sprzętowe sterowanie przyciskami • możliwość komunikacji UART • zasilanie micro-USB • wejście antenowe • konstrukcja warsztatowa – wielokrotnego użytku • montaż w obudowie Kradex Z-67 UWAGI PRAWNE I EKSPLOATACYJNE • W trybie odbiornika FM urządzenie nie podlega ograniczeniom prawnym. • W przypadku zastosowania modułu z funkcją nadawania dopuszczalna jest wyłącznie praca z bardzo małą mocą zgodnie z obowiązującymi przepisami. • Odpowiedzialność za sposób użytkowania ponosi użytkownik. ELEMENTY SYSTEMU NR0001 – PŁYTA BAZOWA Płyta główna z wyjściami audio CINCH, wejściem antenowym, zasilaniem micro-USB oraz przyciskami sterującymi. Stanowi platformę sprzętową dla modułów radiowych. NR0001A – MODUŁ RX FM - ( PCB oddzielny produkt ) Cyfrowy odbiornik FM z wyświetlaczem LCD. Po zamontowaniu w bazie NR0001 tworzy kompletne radio FM. NR0001B – MODUŁ TX FM - ( PCB oddzielny produkt ) Cyfrowy transmiter FM z wyświetlaczem LCD. Po zamontowaniu w bazie NR0001 umożliwia lokalną transmisję sygnału audio do odbiorników FM. KONFIGURACJE • NR0001 + NR0001A → odbiornik FM • NR0001 + NR0001B → transmiter FM • szybka wymiana modułów bez lutowania
