NR0001A – MODUŁ RX FM

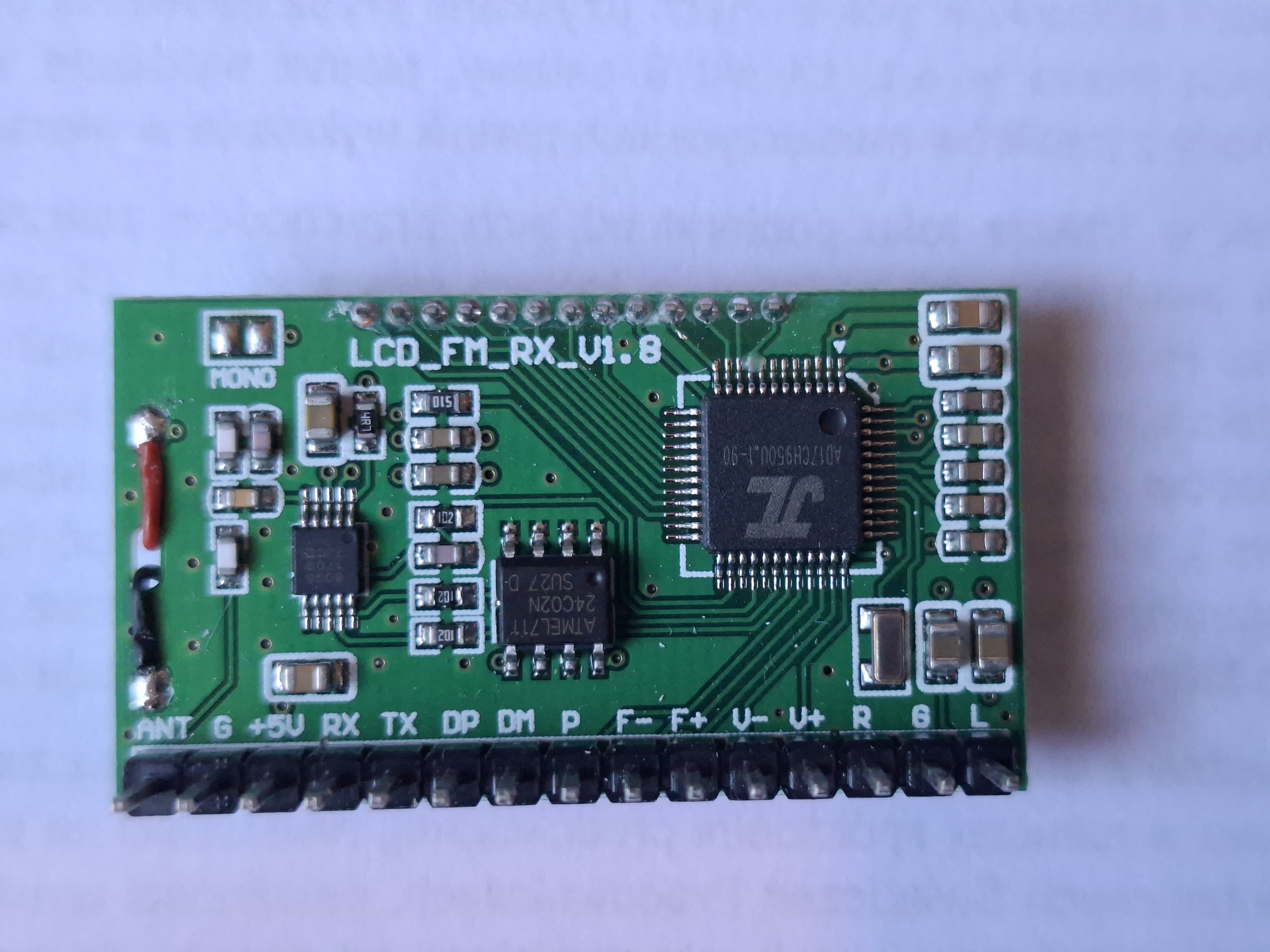

OPIS PROJEKTU: NR0001A – MODUŁ RX FM - odbiornik. (Cyfrowy moduł odbiornika FM z wyświetlaczem LCD – KIT do bazy NR0001) 1. Moduł stanowi kompletny, cyfrowo syntezowany odbiornik radiowy FM przeznaczony do współpracy z płytą bazową NR0001. 2. Układ wyposażony jest w segmentowy wyświetlacz LCD prezentujący aktualną częstotliwość pracy. 3. Synteza PLL zapewnia wysoką stabilność częstotliwości oraz precyzyjne strojenie. 4. Sterowanie realizowane jest poprzez linie funkcyjne podłączone do przycisków na płycie bazowej. 5. Moduł udostępnia stereofoniczne wyjście audio w postaci sygnału liniowego. 6. Zasilanie odbywa się bezpośrednio z płyty bazowej NR0001. 7. Montaż w gnieździe goldpin 1×15 – bez konieczności lutowania. 8. Rozwiązanie ma charakter warsztatowy, edukacyjny i hobbystyczny. ZASTOSOWANIE PRAKTYCZNE • rozbudowa zestawu NR0001 do postaci pełnego odbiornika FM • testowanie i uruchamianie torów audio • stanowiska serwisowe i pomiarowe • projekty DIY audio • demonstracja działania cyfrowej syntezy częstotliwości PLL PARAMETRY TECHNICZNE Zakres pracy • pasmo: 87,5 – 108 MHz • synteza częstotliwości: PLL • krok strojenia: 100 kHz Czułość i jakość odbioru • wysoka czułość typowa dla układów DSP FM • automatyczne wyszukiwanie stacji • dekoder stereo Tor audio • wyjście: stereo L/R • poziom sygnału: liniowy • niski poziom szumów i zniekształceń Zasilanie • napięcie pracy: 3 – 5 V DC • zasilanie z płyty NR0001 WYŚWIETLACZ LCD • segmentowy wyświetlacz częstotliwości • bardzo mały pobór prądu • wysoki kontrast • podświetlenie LED • bezpośrednie sterowanie z układu radiowego INTERFEJS – ZŁĄCZE 1×15 1. OUT_L – wyjście audio L 2. GND – masa 3. OUT_R – wyjście audio R 4. V+ – zasilanie dodatnie 5. V- – masa / odniesienie 6. F+ – strojenie w górę 7. F- – strojenie w dół 8. P/SCAN – wyszukiwanie automatyczne 9. DP – sterowanie kropką dziesiętną LCD 10. DM – funkcja dodatkowa modułu 11. TX – UART TX 12. RX – UART RX 13. VCC – zasilanie części logicznej 14. GND – masa 15. ANT – wejście antenowe FUNKCJE STERUJĄCE • zwiększanie / zmniejszanie głośności • zmiana częstotliwości • automatyczne wyszukiwanie stacji • przełączanie zapisanych stacji Funkcjonalność zależna od wersji oprogramowania modułu. CECHY MODUŁU • cyfrowa synteza PLL • stabilna częstotliwość • wyświetlacz LCD • stereofoniczne wyjście audio • montaż bez lutowania • bezpośrednia współpraca z NR0001 • kompaktowe wymiary ZAWARTOŚĆ ZESTAWU (KIT) • moduł RX FM z wyświetlaczem LCD • listwa goldpin 1×15 do montażu w NR0001 UWAGI EKSPLOATACYJNE • moduł przeznaczony wyłącznie do pracy jako odbiornik FM • poprawny odbiór wymaga podłączenia anteny • pełna funkcjonalność dostępna po współpracy z płytą bazową NR0001 ELEMENTY SYSTEMU NR0001 – PŁYTA BAZOWA – ( PCB oddzielny produkt ) Płyta główna z wyjściami audio CINCH, wejściem antenowym, zasilaniem micro-USB oraz przyciskami sterującymi. Stanowi platformę sprzętową dla modułów radiowych. NR0001A – MODUŁ RX FM - układ kompletny. Cyfrowy odbiornik FM z wyświetlaczem LCD. Po zamontowaniu w bazie NR0001 tworzy kompletne radio FM.
