NR0001B MODUŁ TX FM
Cyfrowy moduł transmitera FM
Opis
OPIS PROJEKTU: NR0001B – MODUŁ TX FM
(Cyfrowy moduł transmitera FM z wyświetlaczem LCD – KIT do bazy NR0001)
1. Moduł stanowi kompletny, cyfrowo syntezowany transmiter FM przeznaczony do współpracy z płytą bazową NR0001.
2. Układ umożliwia bezprzewodową transmisję sygnału audio w paśmie UKF do standardowych odbiorników radiowych.
3. Segmentowy wyświetlacz LCD prezentuje aktualnie ustawioną częstotliwość nadawania.
4. Synteza PLL zapewnia wysoką stabilność częstotliwości pracy.
5. Sterowanie odbywa się poprzez linie funkcyjne podłączone do przycisków na płycie bazowej.
6. Wejście audio stereo realizowane jest z toru audio NR0001.
7. Zasilanie dostarczane jest bezpośrednio z płyty bazowej.
8. Montaż w gnieździe goldpin 1×15 – bez konieczności lutowania.
9. Rozwiązanie ma charakter warsztatowy, edukacyjny i hobbystyczny.
ZASTOSOWANIE PRAKTYCZNE
• lokalna transmisja sygnału audio do odbiorników FM
• bezprzewodowe połączenie urządzeń audio
• testowanie torów radiowych FM
• stanowiska demonstracyjne
• projekty DIY audio
PARAMETRY TECHNICZNE
Zakres pracy
• pasmo: 87,5 – 108 MHz
• synteza częstotliwości: PLL
• krok strojenia: 100 kHz
Tor audio
• wejście: stereo L/R
• poziom sygnału: liniowy
• preemfaza zgodna z emisją FM
Stabilność częstotliwości
• cyfrowa synteza PLL
• wysoka dokładność ustawionej częstotliwości
Zasilanie
• napięcie pracy: 3 – 5 V DC
• zasilanie z płyty NR0001
Tor w.cz.
• wyjście antenowe 50 Ω
• moc wyjściowa: bardzo mała (zależna od wersji modułu)
• zasięg: lokalny – typowo kilka do kilkunastu metrów
WYŚWIETLACZ LCD
• segmentowy wyświetlacz częstotliwości nadawania
• bardzo mały pobór prądu
• wysoki kontrast
• podświetlenie LED
• bezpośrednie sterowanie z układu radiowego

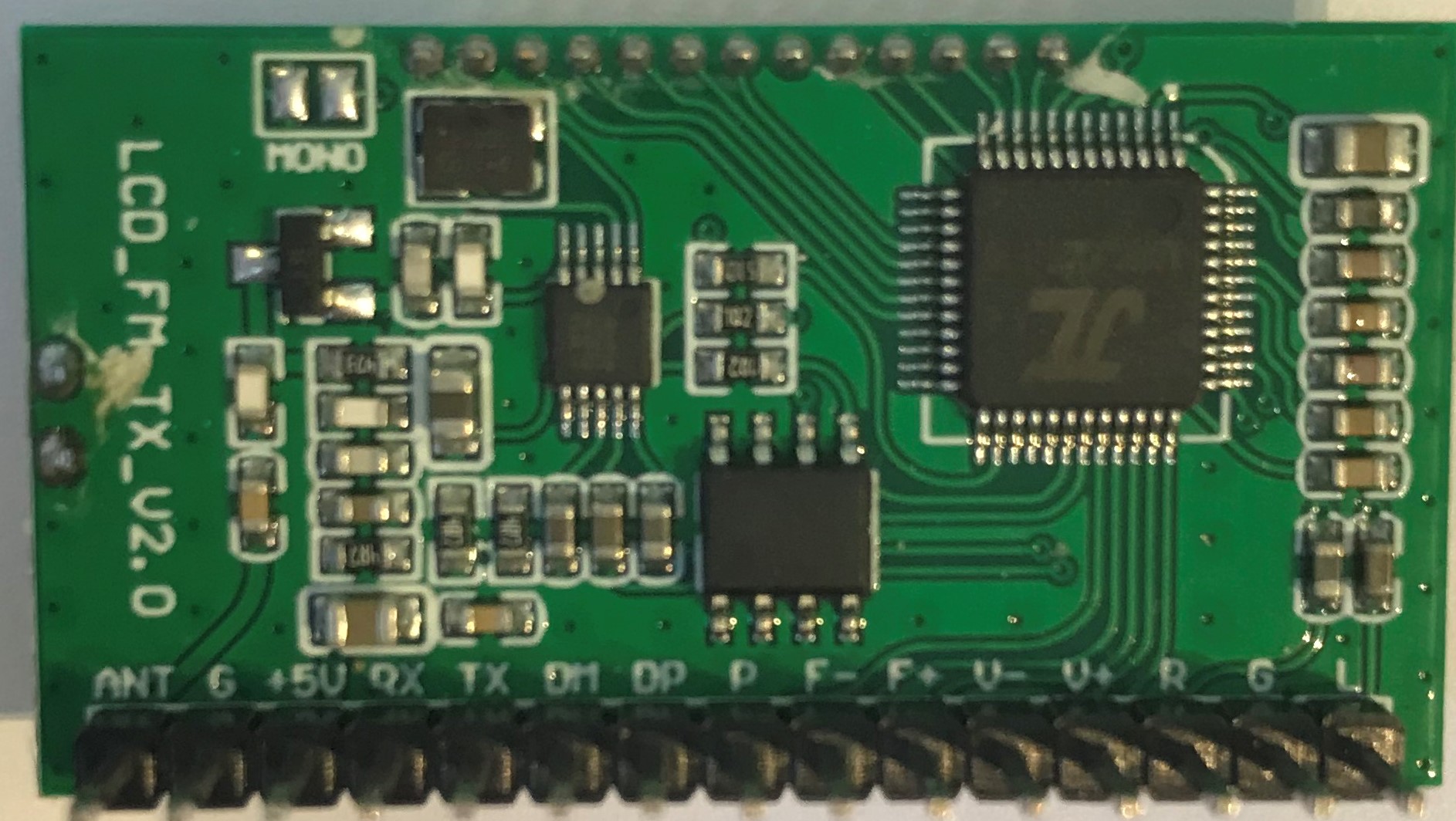

INTERFEJS – ZŁĄCZE 1×15
1. OUT_L – wejście audio L
2. GND – masa
3. OUT_R – wejście audio R
4. V+ – zasilanie dodatnie
5. V- – masa / odniesienie
6. F+ – strojenie w górę
7. F- – strojenie w dół
8. P/SCAN – funkcja wyszukiwania / pamięci
9. DP – sterowanie kropką dziesiętną LCD
10. DM – funkcja dodatkowa modułu
11. TX – UART TX
12. RX – UART RX
13. VCC – zasilanie części logicznej
14. GND – masa
15. ANT – wyjście antenowe
FUNKCJE STERUJĄCE
• zmiana częstotliwości nadawania
• automatyczne strojenie
• zapamiętywanie ustawień
• regulacja poziomu sygnału audio (zależnie od wersji modułu)
CECHY MODUŁU
• cyfrowa synteza PLL
• stabilna częstotliwość nadawania
• wyświetlacz LCD
• stereofoniczny tor audio
• montaż bez lutowania
• bezpośrednia współpraca z NR0001
• kompaktowe wymiary
ZAWARTOŚĆ ZESTAWU (KIT)

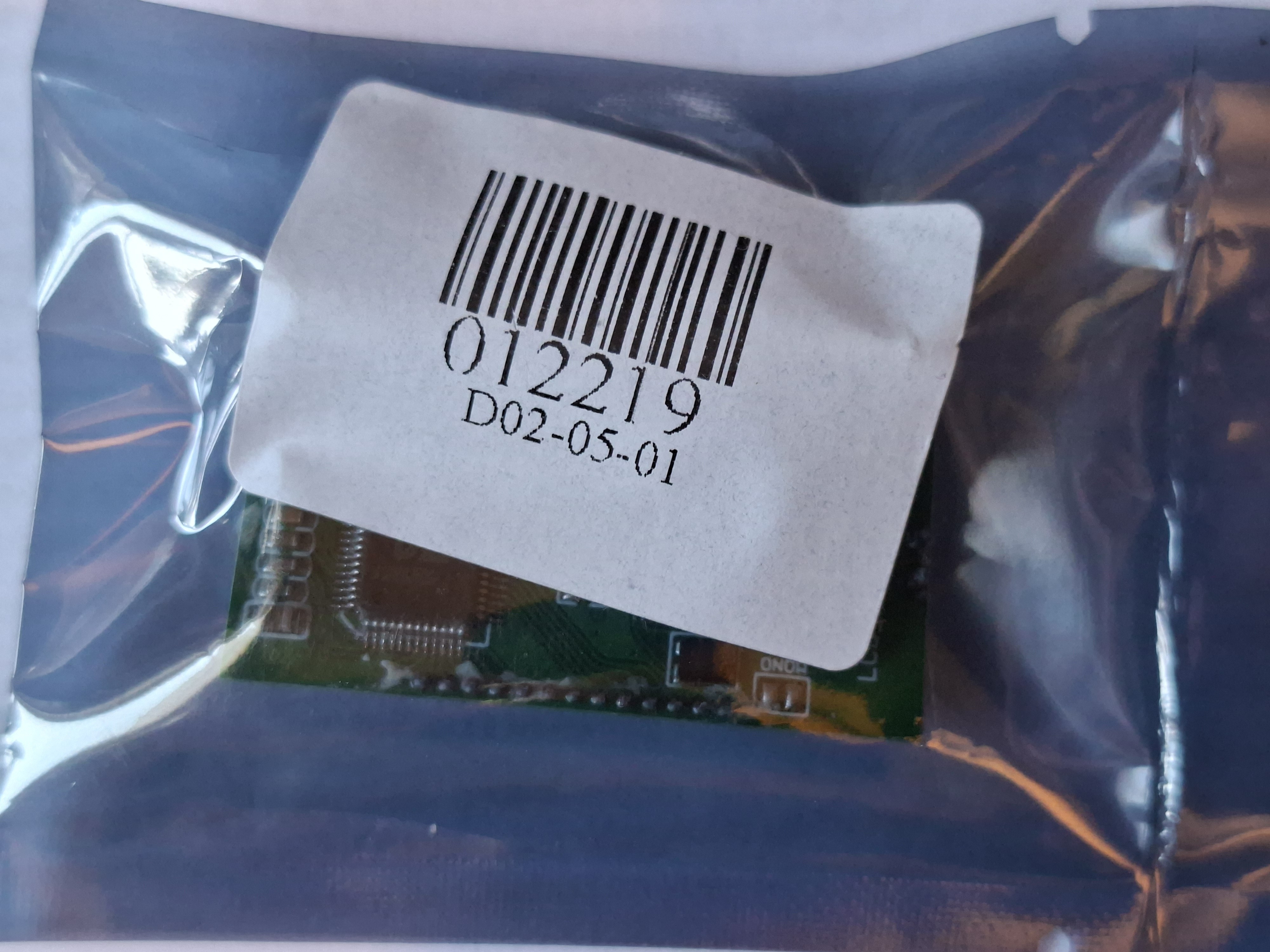

• moduł TX FM z wyświetlaczem LCD
• listwa goldpin 1×15 do montażu w NR0001
UWAGI PRAWNE I EKSPLOATACYJNE
• Moduł przeznaczony jest do pracy z bardzo małą mocą wyjściową.
• Może być użytkowany wyłącznie zgodnie z obowiązującymi przepisami dotyczącymi urządzeń nadawczych.
• Przekroczenie dopuszczalnych parametrów emisji wymaga stosownego pozwolenia radiowego.
• Odpowiedzialność za sposób użytkowania urządzenia ponosi użytkownik.
ELEMENTY SYSTEMU
NR0001 – PŁYTA BAZOWA – ( PCB oddzielny produkt )
Płyta główna z wyjściami audio CINCH, wejściem antenowym, zasilaniem micro-USB oraz przyciskami sterującymi.
Stanowi platformę sprzętową dla modułów radiowych.
NR0001B – MODUŁ TX FM
Cyfrowy transmiter FM z wyświetlaczem LCD.
Po zamontowaniu w bazie NR0001 umożliwia lokalną transmisję sygnału audio do odbiorników FM.
