NR0040 - TESTER NSM4202A - K

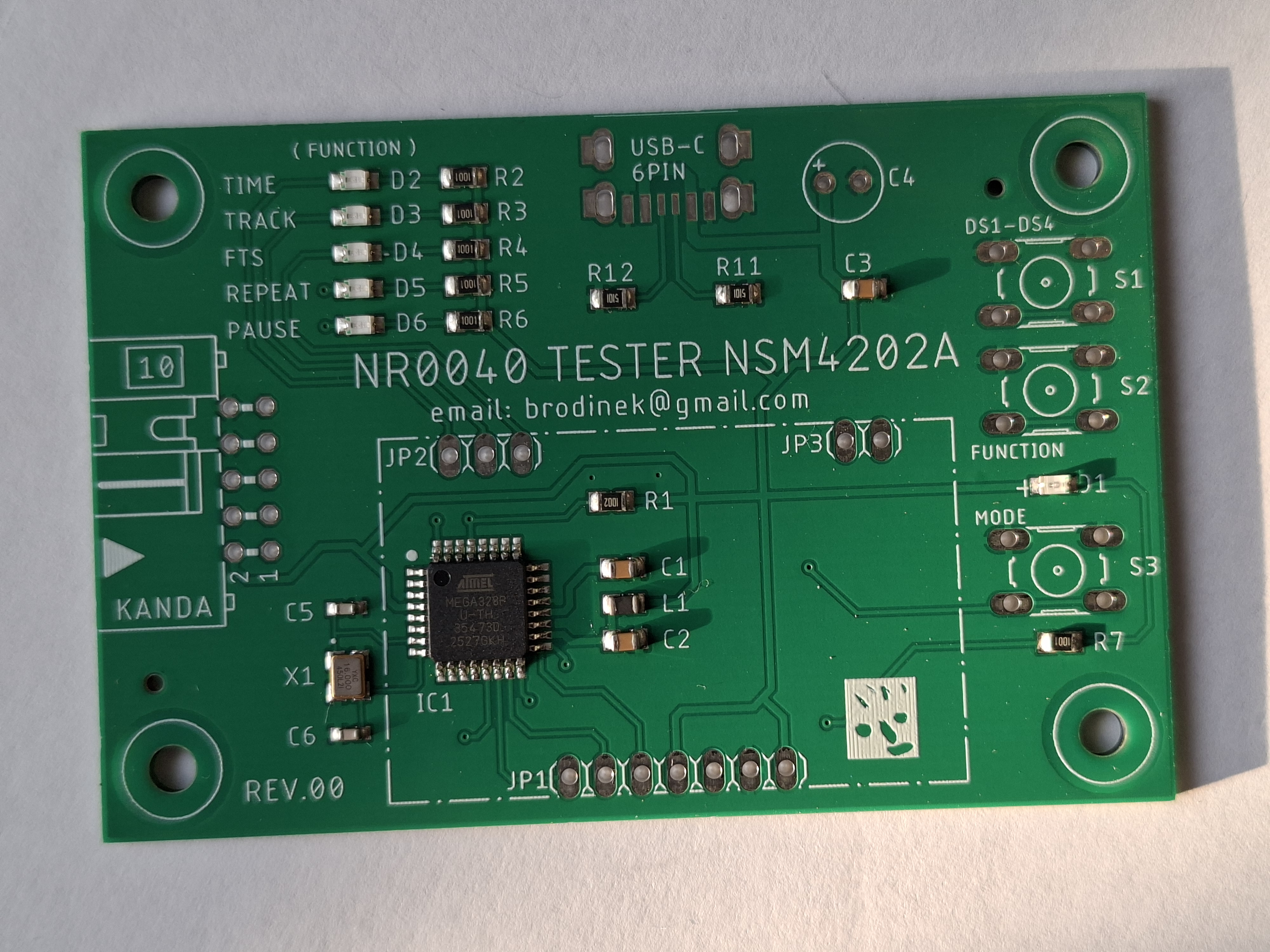

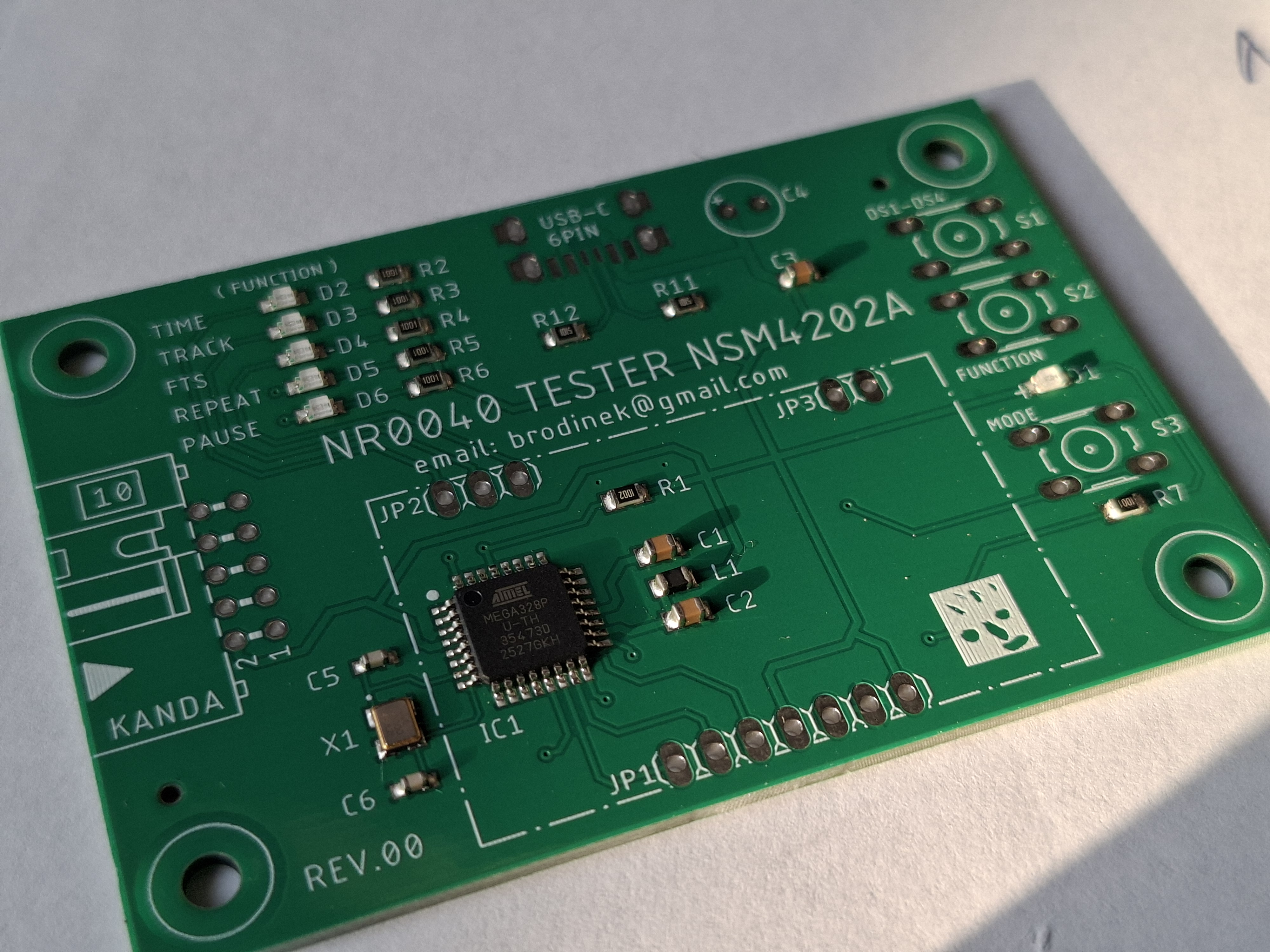

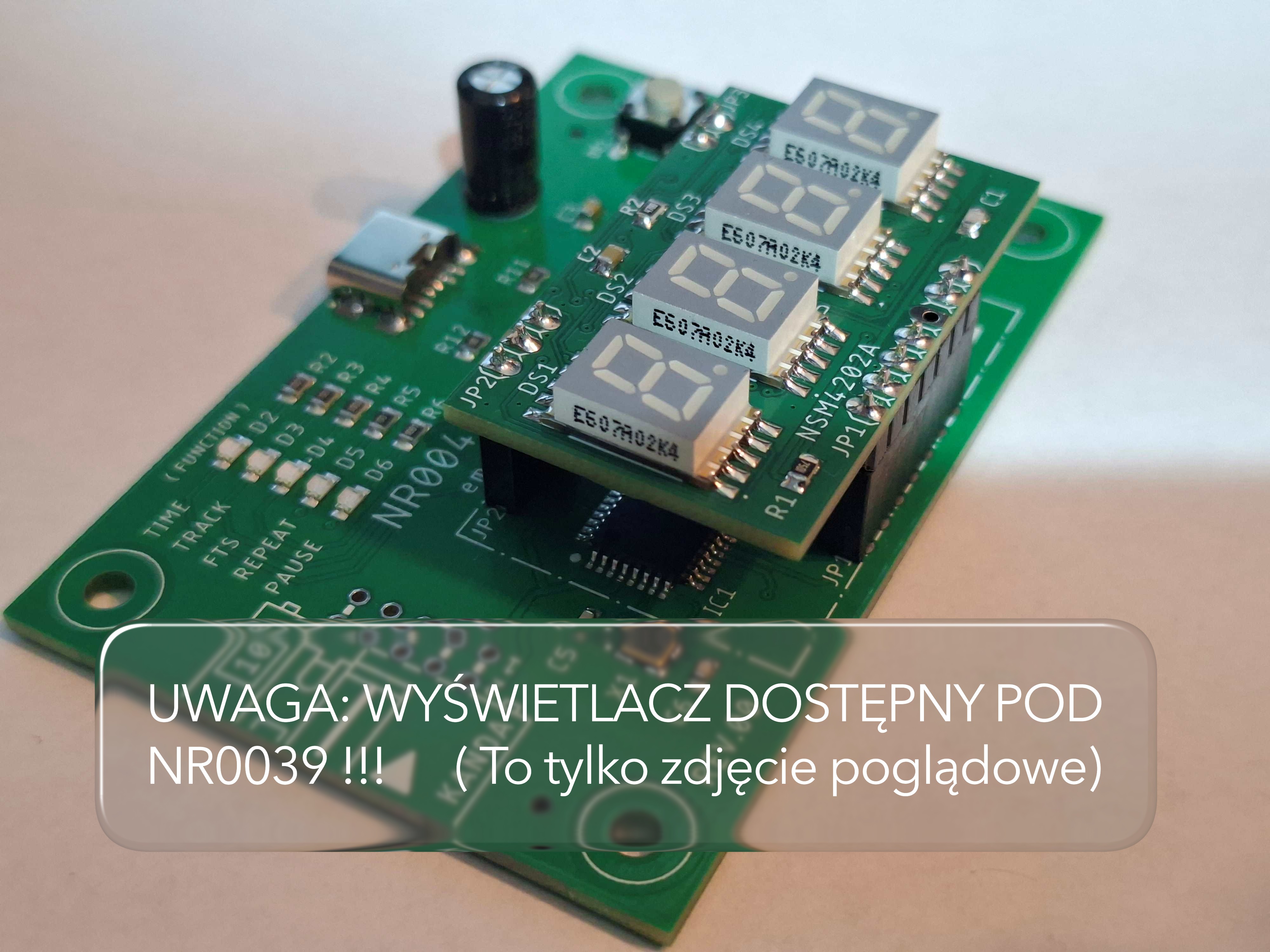

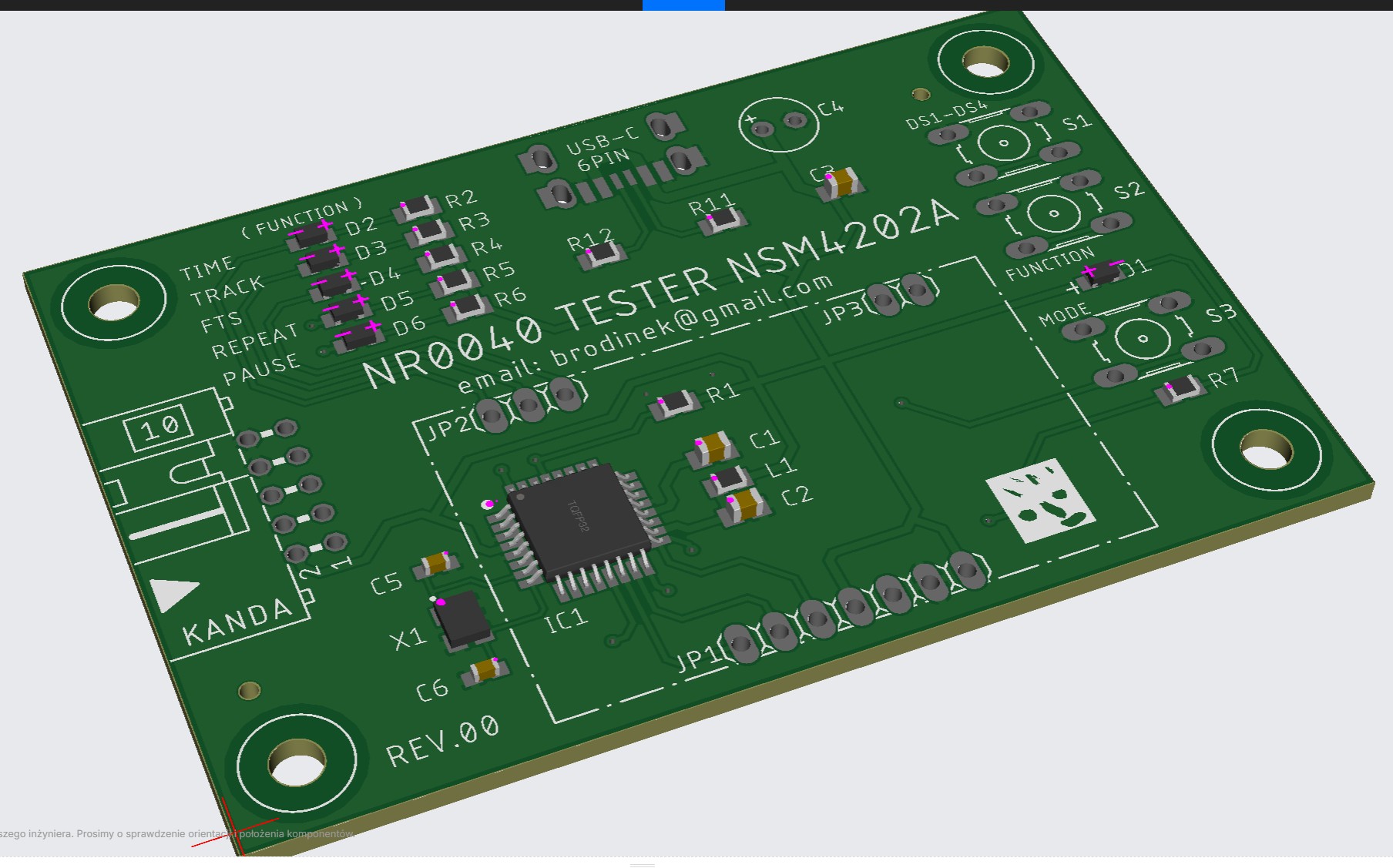

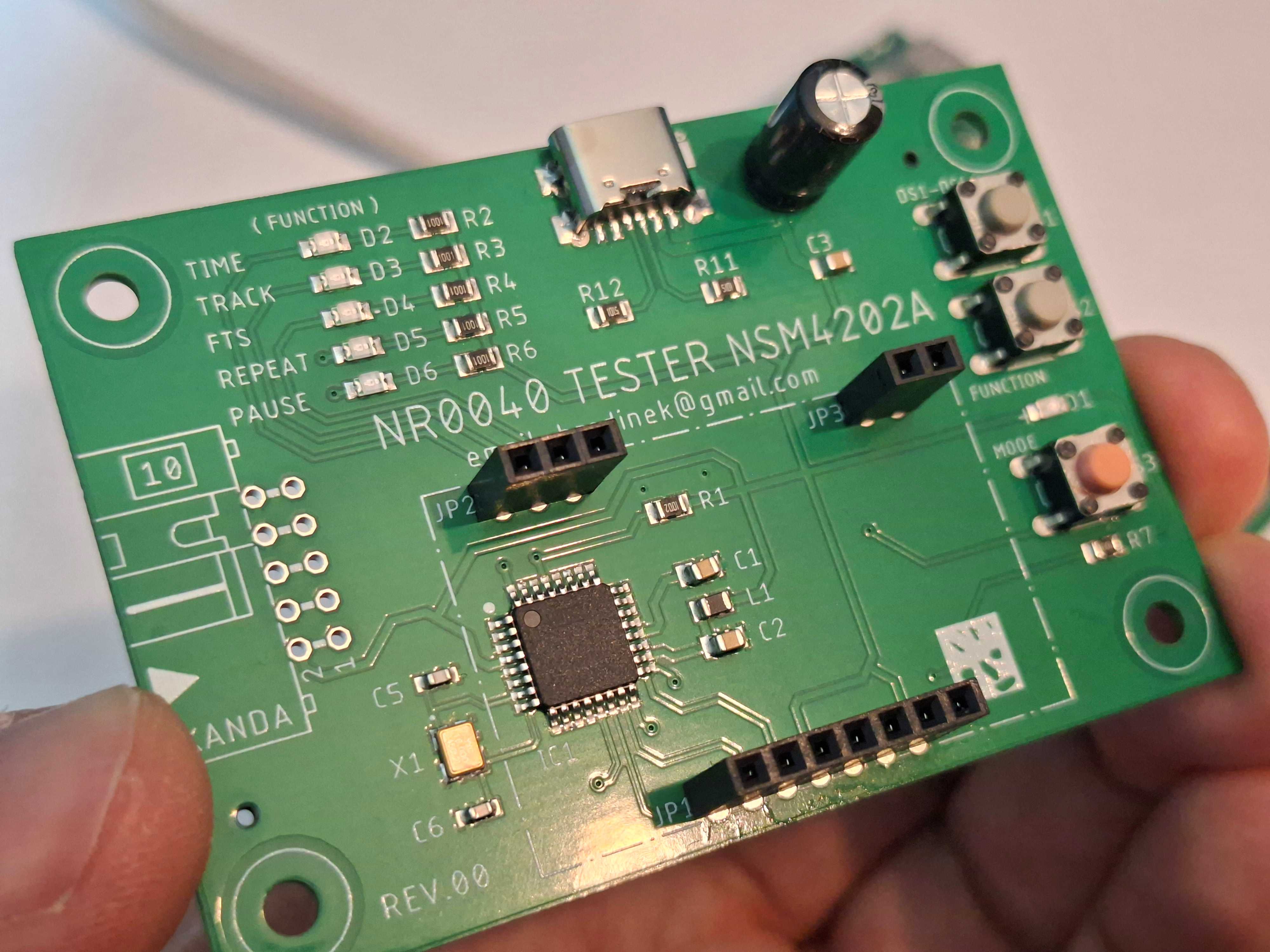

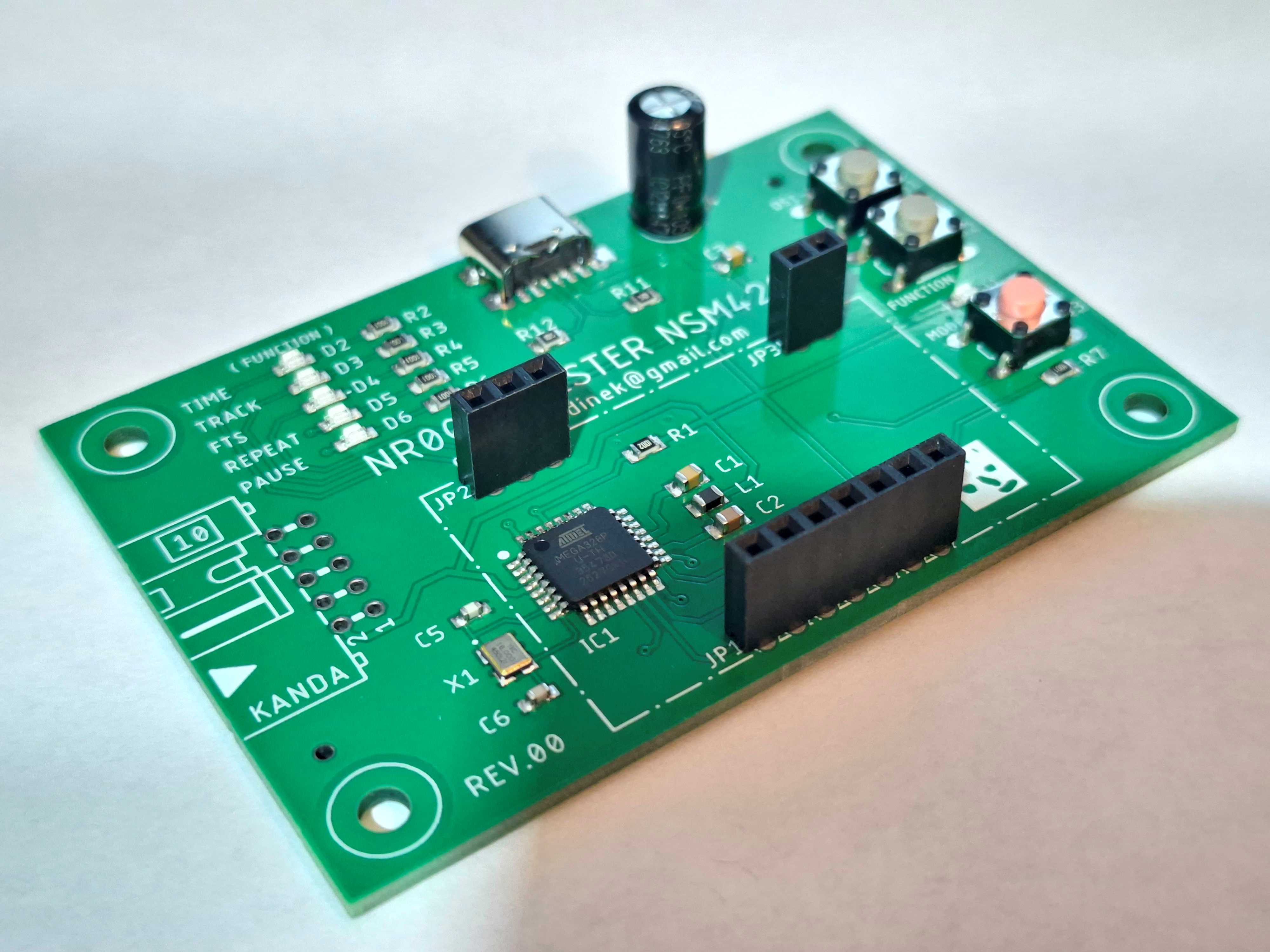

OPIS PROJEKTU: NR0040K – TESTER WYŚWIETLACZY NSM4202A (Serwisowy tester segmentowych wyświetlaczy LED stosowanych w odtwarzaczach CD Philips) Układ stanowi urządzenie serwisowe przeznaczone do sprawdzania poprawności działania wyświetlaczy LED typu NSM4202A stosowanych w klasycznych odtwarzaczach CD firmy Philips. Tester umożliwia niezależną diagnostykę cyfr 7-segmentowych oraz ikon funkcjonalnych wyświetlacza bez konieczności instalowania go w urządzeniu docelowym. Sterowanie pracą testera realizowane jest przez zaprogramowany mikrokontroler, który generuje odpowiednie sygnały zgodne z interfejsem wyświetlacza. Urządzenie przeznaczone jest do zastosowań serwisowych, warsztatowych oraz edukacyjnych w zakresie napraw sprzętu audio vintage. Konstrukcja umożliwia szybkie wykrycie uszkodzonych segmentów, nieaktywnych ikon oraz problemów z połączeniami wyświetlacza. Tester może być stosowany zarówno do sprawdzania oryginalnych wyświetlaczy NSM4202A, jak również zamiennych modułów projektu NR0039. Projekt stanowi element systemu narzędzi warsztatowych przeznaczonych do renowacji i diagnostyki klasycznych odtwarzaczy CD. ZASTOSOWANIE • testowanie wyświetlaczy NSM4202A • diagnostyka wyświetlaczy z odtwarzaczy CD Philips (np. CD360 i konstrukcji pokrewnych) • weryfikacja poprawności działania zamienników wyświetlacza NR0039K FUNKCJE URZĄDZENIA • test cyfr wyświetlacza w sekwencji 0–9 • test ikon funkcjonalnych w trybie sekwencyjnym • możliwość pracy testów w trybie wykluczania lub równoległym • wizualna sygnalizacja aktualnego trybu pracy • migający dwukropek sygnalizujący poprawne działanie systemu • lokalna sygnalizacja aktywnych ikon na diodach LED ELEMENTY STERUJĄCE • S1 – uruchomienie / zatrzymanie testu cyfr • S2 – uruchomienie / zatrzymanie testu ikon • S3 – wybór trybu pracy testera TRYBY PRACY TRYB WYKLUCZANIA • aktywny jest tylko jeden test w danym czasie • test ikon zatrzymuje test cyfr i odwrotnie TRYB JEDNOCZESNY • test cyfr oraz ikon mogą pracować równolegle • tryb sygnalizowany jest zapaloną diodą LED PARAMETRY TECHNICZNE Sterowanie • zaprogramowany mikrokontroler sterujący sekwencjami testowymi • generacja sygnałów zgodnych z interfejsem wyświetlacza Czasy testów • krok sekwencji cyfr: ok. 0,5 s • krok sekwencji ikon: ok. 0,5 s • miganie dwukropka: ok. 0,5 s Budowa • płytka drukowana PCB FR-4 • diody LED sygnalizacyjne • złącze testowe wyświetlacza • przyciski sterujące funkcjami testera MONTAŻ – WAŻNA INFORMACJA Tylko płytka PCB NR0040K - dostarczana jest z zamontowanymi wszystkimi elementami jako gotowy produkt do użytku. CECHY UKŁADU • szybka diagnostyka wyświetlaczy CD • możliwość testowania poza urządzeniem • przydatne narzędzie serwisowe • kompatybilność z zamiennikiem NR0039K • kompatybilność z oryginalnym wyświetlaczem NSM4202A • konstrukcja warsztatowa – wielokrotnego użytku • projekt edukacyjny z mikrokontrolerem DLACZEGO WARTO • pozwala sprawdzić wyświetlacz w kilka sekund • eliminuje zgadywanie podczas diagnozy sprzętu • umożliwia szybkie porównanie wyświetlacza oryginalnego i zamiennego • znacznie przyspiesza naprawę odtwarzaczy CD • niewielkie wymiary – zawsze pod ręką na stanowisku serwisowym UWAGI EKSPLOATACYJNE • Urządzenie przeznaczone jest do zastosowań serwisowych i diagnostycznych. • Przed podłączeniem wyświetlacza należy sprawdzić poprawność orientacji złącza. • Projekt nie stanowi wyposażenia fabrycznego producenta sprzętu audio. • Odpowiedzialność za sposób montażu i użytkowania ponosi użytkownik. ELEMENTY SYSTEMU PROJEKTÓW NR0039PCB – PŁYTKA PCB DO WYŚWIETLACZA NSM4202A Płytka drukowana PCB przeznaczona do budowy zamiennego modułu wyświetlacza LED do odtwarzaczy CD Philips. NR0039K – WYŚWIETLACZ ZAMIENNY NSM4202A Kompletny, zmontowany moduł wyświetlacza LED przeznaczony do napraw i renowacji odtwarzaczy CD Philips. NR0039KIT – WYŚWIETLACZ ZAMIENNY NSM4202A (ZESTAW DO MONTAŻU) Zestaw elementów elektronicznych wraz z płytką PCB przeznaczony do samodzielnego montażu zamiennego modułu wyświetlacza LED. NR0040K – TESTER NSM4202A Urządzenie serwisowe umożliwiające szybkie sprawdzenie poprawności działania zarówno oryginalnych wyświetlaczy NSM4202A, jak i zamienników NR0039K. Stanowi narzędzie warsztatowe przydatne w diagnostyce sprzętu. Tester dostępny jest jako oddzielny projekt i oferowany do nabycia w formie modułu PCB. Poniższy komunikat „Projekt bez mikrokontrolera — opcje programowania nie dotyczą tego produktu.” odnosi się wyłącznie do braku możliwości zakupu mikrokontrolera jako oddzielnego elementu – w tym projekcie układ sterujący stanowi integralną część konstrukcji i informacja ta nie ma zastosowania.
