NR0012 RMAA

OPIS PROJEKTU: NR0012 – INTERFEJS POMIAROWY AUDIO DO WZMACNIACZY

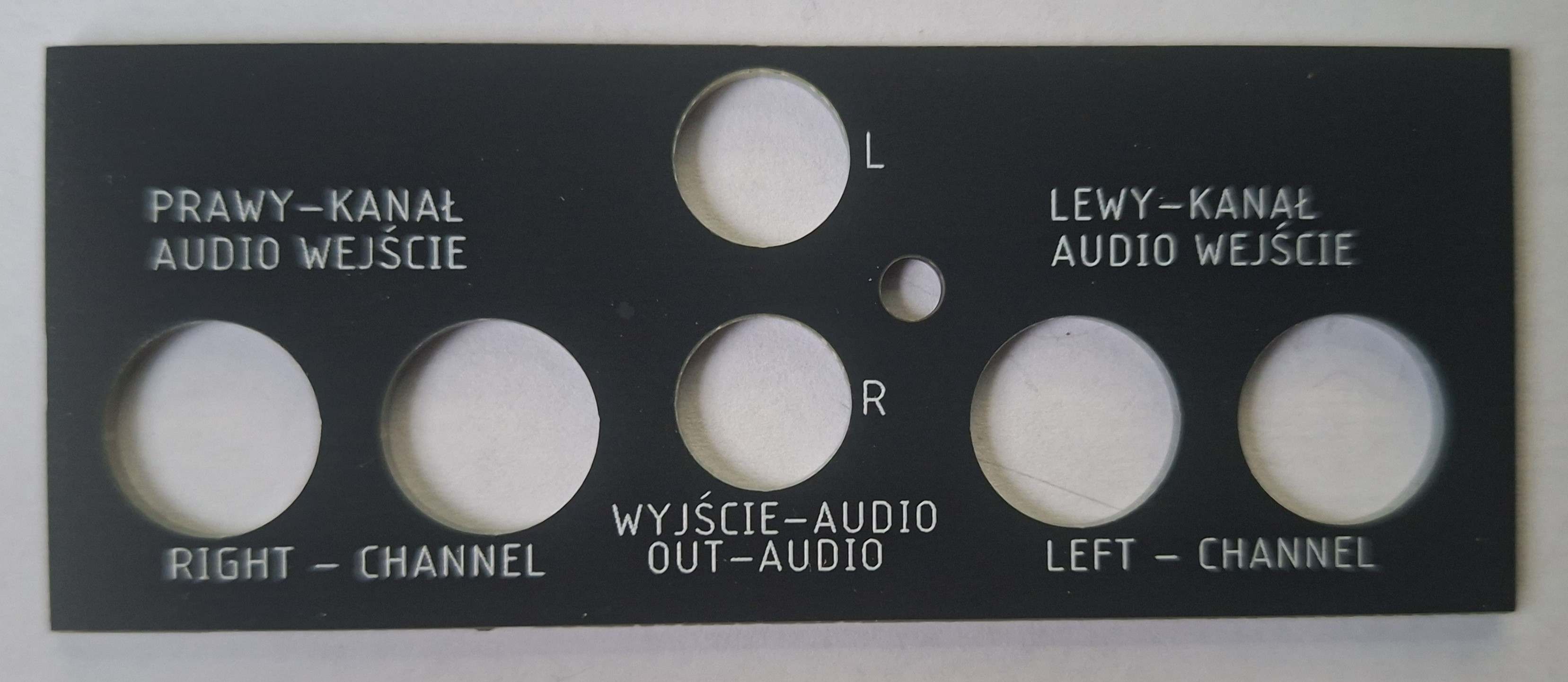

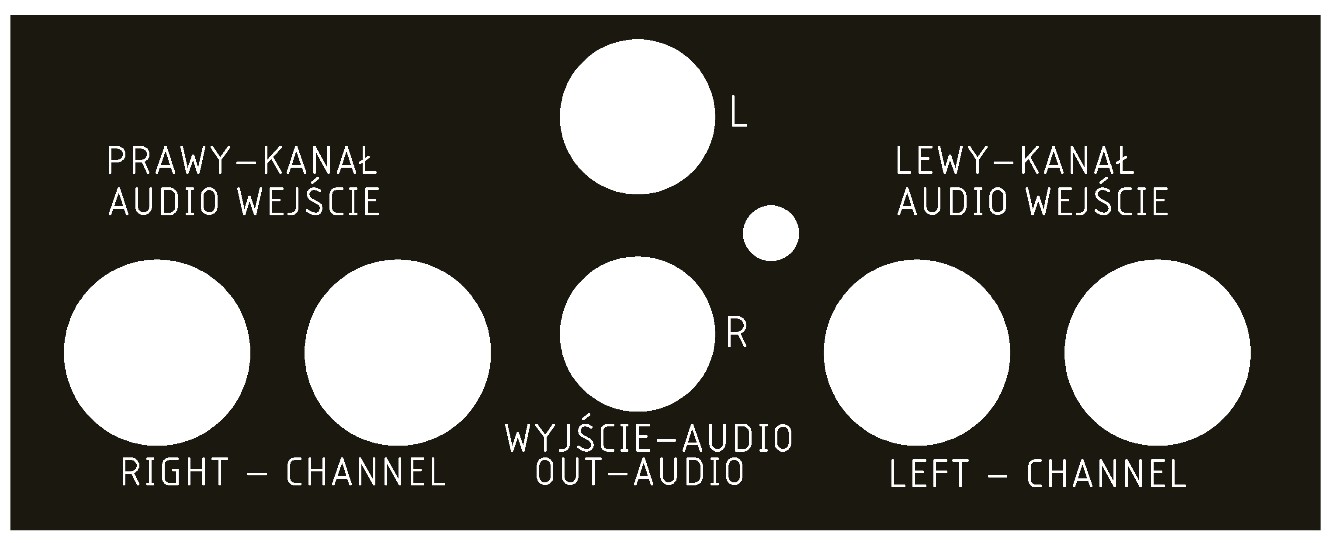

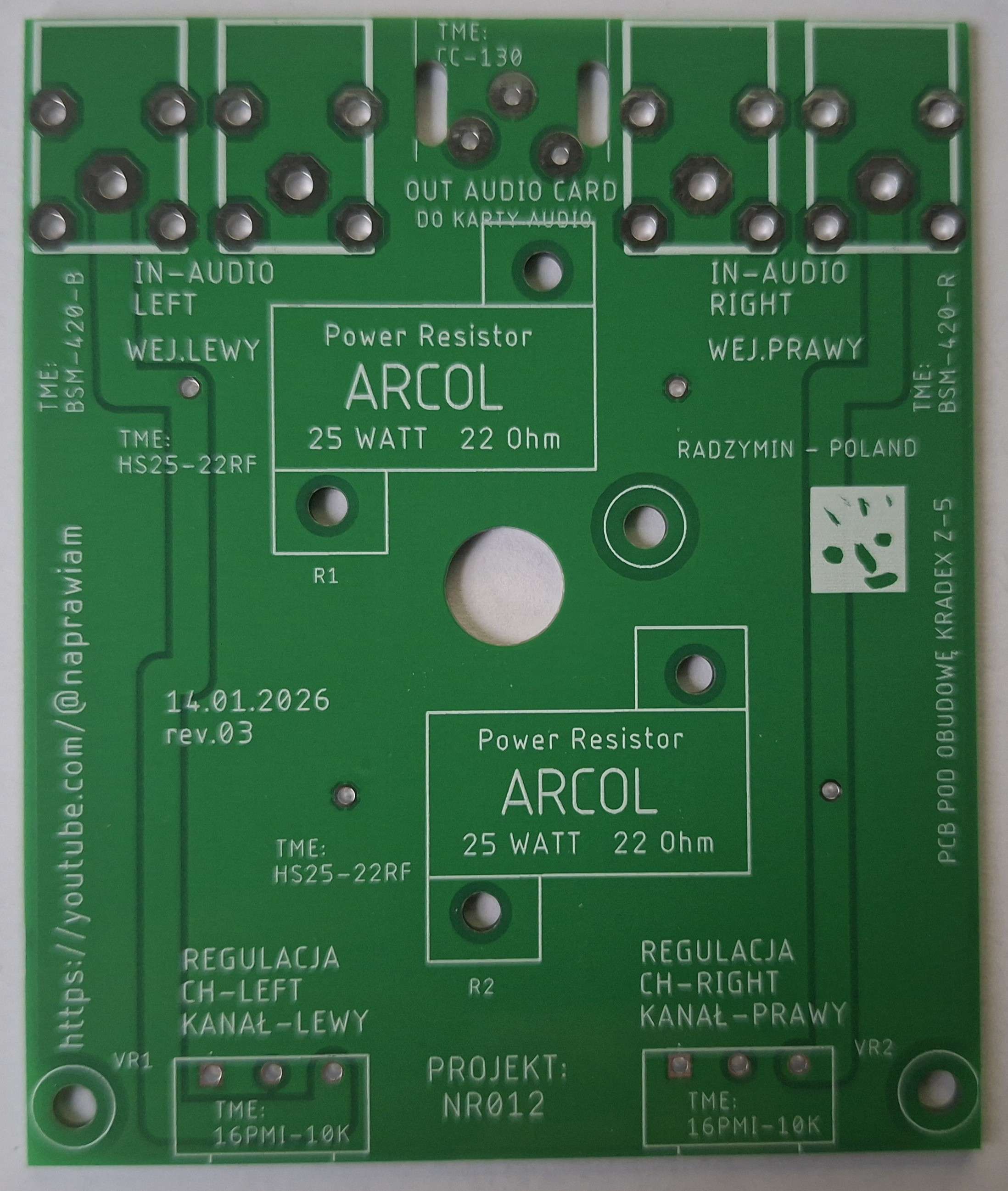

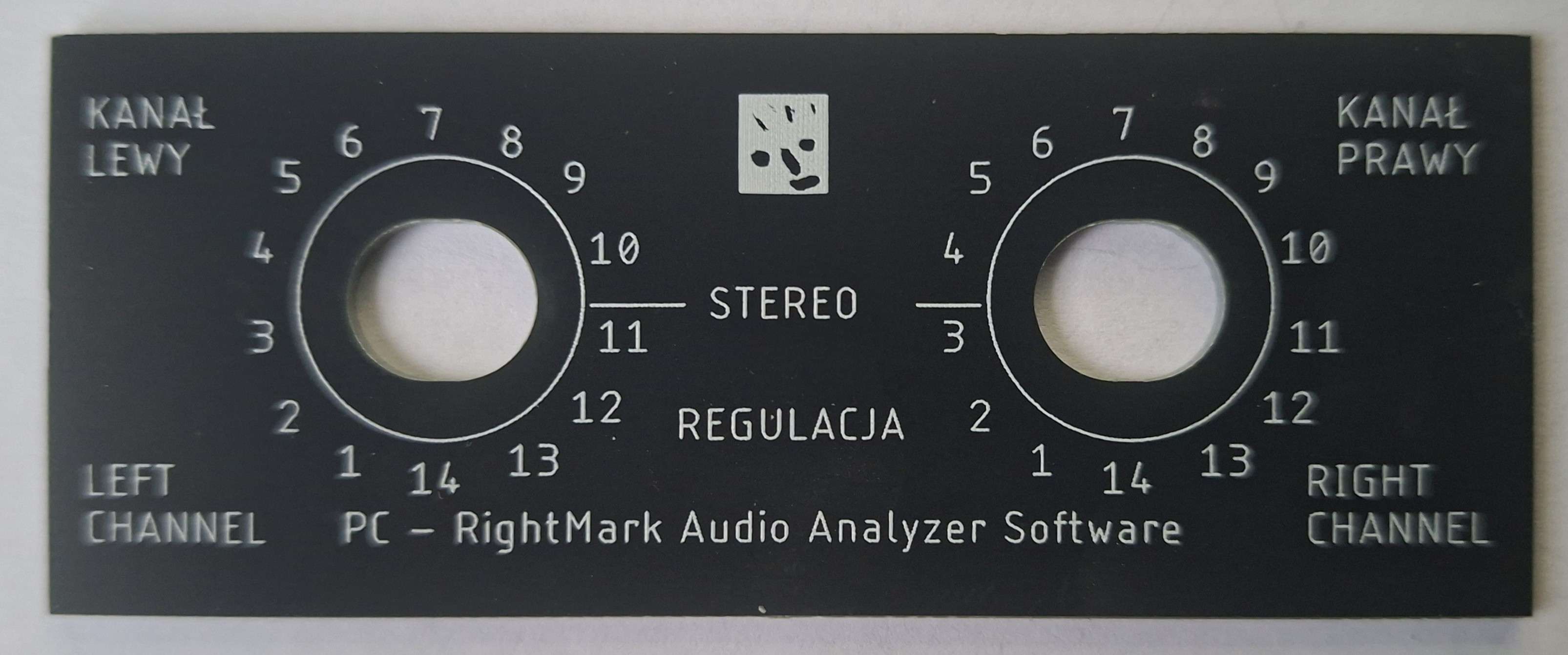

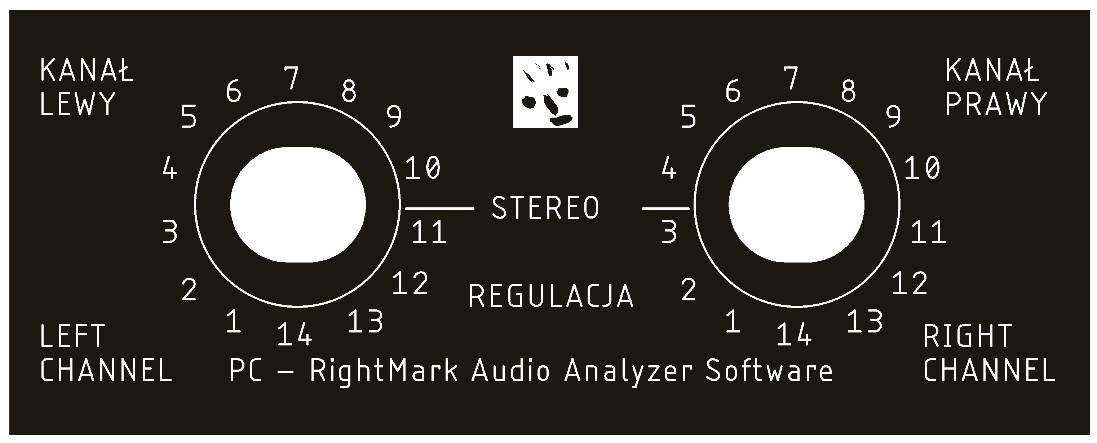

(Adapter pomiarowy do współpracy z kartą dźwiękową komputera i oprogramowaniem RMAA) 1. Układ stanowi adapter pomiarowy umożliwiający podłączenie wyjścia wzmacniacza audio do wejścia karty dźwiękowej komputera. 2. Konstrukcja umożliwia wykonywanie pomiarów jakościowych toru audio z wykorzystaniem oprogramowania pomiarowego. 3. Sygnał z wyjścia wzmacniacza doprowadzany jest jednocześnie do sztucznego obciążenia rezystancyjnego oraz toru pomiarowego. 4. Każdy kanał wyposażony jest w niezależną regulację poziomu sygnału umożliwiającą kalibrację toru pomiarowego. 5. Układ umożliwia analizę parametrów takich jak pasmo przenoszenia, poziom zniekształceń, stosunek sygnał-szum oraz przesłuch międzykanałowy. 6. Konstrukcja nie jest przeznaczona do pomiarów maksymalnej mocy wyjściowej wzmacniaczy. 7. Projekt przystosowany jest do montażu w obudowie Kradex Z-5. 8. Układ ma charakter warsztatowy, serwisowy i dydaktyczny. WAŻNA INFORMACJA Projekt NR0012 oferowany jest w postaci samej płytki drukowanej PCB. Nie stanowi kompletnego zestawu montażowego typu KIT. Dobór elementów, ich zakup oraz montaż pozostają w gestii użytkownika. TOR POMIAROWY 1. Wejście sygnału audio kanału lewego 2. Wejście sygnału audio kanału prawego 3. Sztuczne obciążenie rezystancyjne dla każdego kanału 4. Regulacja poziomu sygnału kanału lewego 5. Regulacja poziomu sygnału kanału prawego 6. Wyjście sygnału pomiarowego do karty dźwiękowej SZTUCZNE OBCIĄŻENIE • rezystory mocy: 2 × ARCOL HS25-22RF • wartość rezystancji: 22 Ω • moc znamionowa: 25 W na kanał • przeznaczenie: stabilizacja warunków pracy wzmacniacza podczas pomiarów jakościowych PARAMETRY UŻYTKOWE Tor audio • wejście: sygnał z wyjścia wzmacniacza • wyjście: poziom liniowy dopasowany do wejścia karty dźwiękowej • regulacja poziomu: potencjometry wieloobrotowe Współpraca z komputerem • oprogramowanie pomiarowe: np. RightMark Audio Analyzer • karta dźwiękowa USB / PCI / zewnętrzny interfejs audio CECHY UKŁADU • dwa niezależne kanały pomiarowe • sztuczne obciążenie dla każdego kanału • możliwość kalibracji toru pomiarowego • konstrukcja przeznaczona do testów jakościowych wzmacniaczy • montaż w obudowie Kradex Z-5 • konstrukcja warsztatowa wielokrotnego użytku ELEMENTY SYSTEMU NR0012 – PŁYTA GŁÓWNA Adapter pomiarowy audio ze sztucznym obciążeniem i regulacją poziomu sygnału. NR0012A – PANEL PRZEDNI Panel montowany od strony frontowej obudowy. Zawiera opisy regulatorów poziomu oraz oznaczenia kanałów. NR0012B – PANEL TYLNY Panel montowany od strony tylnej obudowy. Służy do maskowania oraz opisu gniazd wejściowych i wyjściowych toru audio. PRZYKŁADOWY WYKAZ ELEMENTÓW (BOM) (na podstawie zestawienia TME) • 2 × rezystor mocy ARCOL HS25-22RF — 22 Ω / 25 W • 2 × potencjometr wieloobrotowy SR PASSIVES 16PMI-10K • 2 × gałka do potencjometru SR PASSIVES GC6M-15X16 • 2 × gniazdo bananowe AXIOMET BSM-420 (czerwone) • 2 × gniazdo bananowe AXIOMET BSM-420 (czarne) • 1 × gniazdo CINCH CC-130 • 1 × obudowa KRADEX Z-5 OSTRZEŻENIA I WARUNKI PRACY • Adapter przeznaczony jest wyłącznie do pomiarów jakościowych wzmacniaczy audio. • Nie należy przekraczać dopuszczalnej mocy strat rezystorów obciążeniowych. • Podczas pomiarów należy zapewnić odpowiednią wentylację rezystorów mocy. • Nie dopuszcza się pracy układu przy uszkodzonym lub niepodłączonym obciążeniu. • Przed podłączeniem do karty dźwiękowej należy ustawić minimalny poziom sygnału regulatorami. • Użytkownik ponosi odpowiedzialność za sposób eksploatacji urządzenia.
