NR0037 - MODUŁ DO ST-S555ES

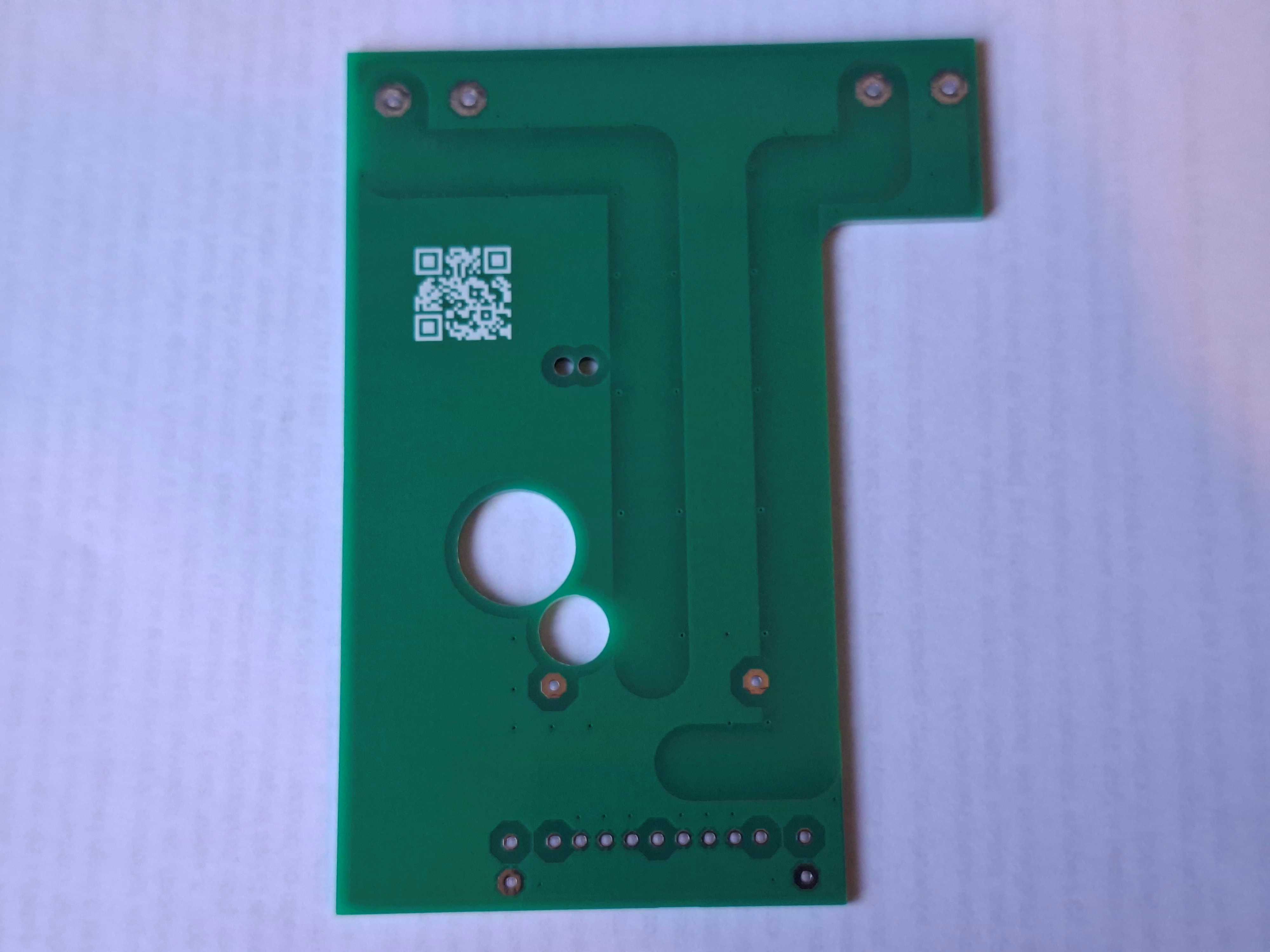

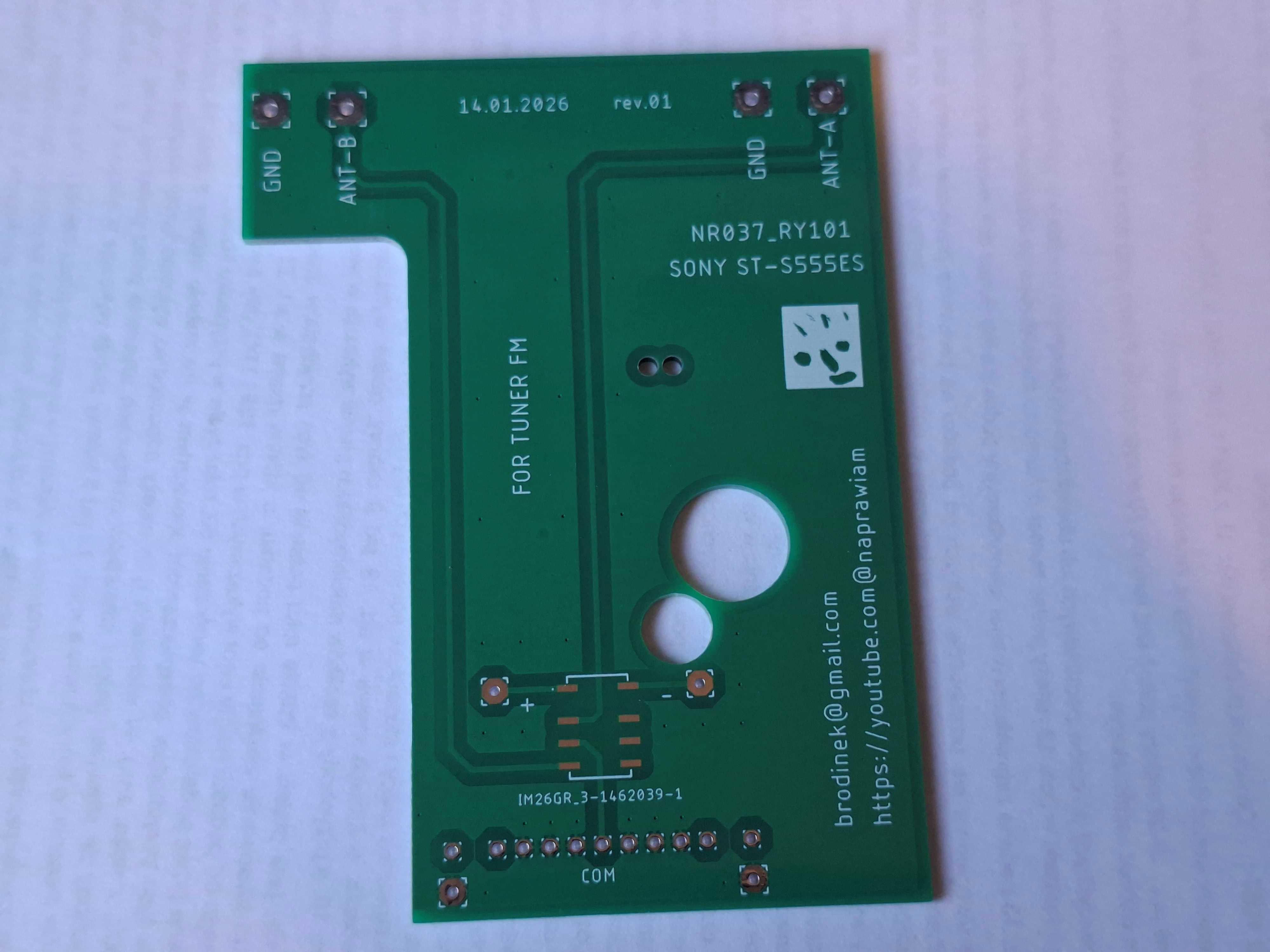

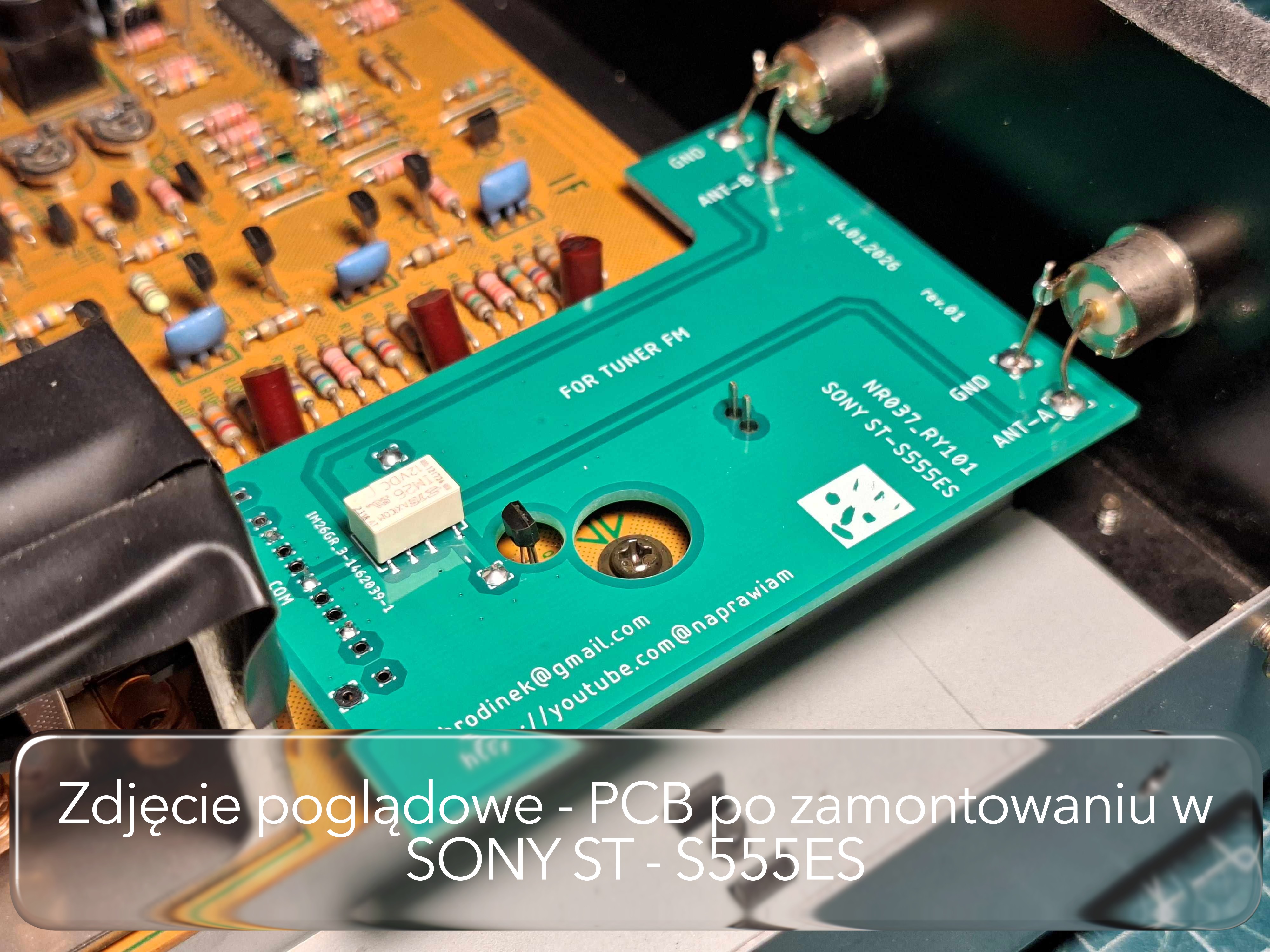

OPIS PROJEKTU: NR0037 – MODUŁ WEJŚCIA ANTENOWEGO FM (Płytka PCB przełącznika anten do tunera SONY ST-S555ES) Układ stanowi zamienną płytkę wejścia antenowego przeznaczoną do zastosowania w tunerze radiowym FM SONY ST-S555ES. Projekt powstał w celu umożliwienia naprawy uszkodzonych mechanicznie lub elektrycznie oryginalnych płytek odpowiedzialnych za przełączanie wejść antenowych tunera. Moduł realizuje funkcję przełączania dwóch niezależnych wejść antenowych, umożliwiając wybór aktywnego toru ANT-A lub ANT-B zgodnie z funkcją wyboru anteny w urządzeniu. Zastosowane rozwiązanie stanowi uproszczoną koncepcję toru wejściowego polegającą na bezpośrednim przełączaniu dwóch anten bez stosowania dodatkowych elementów tłumiących sygnał, które występowały w oryginalnej konstrukcji producenta. Projekt umożliwia praktyczne wykorzystanie dwóch różnych anten w zależności od warunków odbioru, np.: • anteny zewnętrznej o większym zysku podłączonej do wejścia ANT-A • anteny lokalnej (np. pokojowej) podłączonej do wejścia ANT-B Takie rozwiązanie pozwala użytkownikowi na optymalny dobór źródła sygnału w zależności od poziomu sygnału radiowego oraz odległości od nadajnika. Moduł przeznaczony jest do zastosowań serwisowych oraz renowacyjnych w sprzęcie audio. ZASTOSOWANIE • naprawa toru wejściowego anteny w tunerze SONY ST-S555ES • rekonstrukcja uszkodzonych płytek RF • renowacja klasycznych tunerów FM • zastosowania warsztatowe i edukacyjne w zakresie techniki radiowej FUNKCJE MODUŁU • przełączanie dwóch wejść antenowych 75 Ω • współpraca z układem sterowania przełączaniem anten w tunerze • zachowanie ciągłości toru sygnału RF • możliwość zastosowania dwóch anten o różnych parametrach BUDOWA • płytka drukowana PCB wykonana w technologii FR-4 • ścieżki toru RF o odpowiedniej szerokości i prowadzeniu • pola montażowe gniazd antenowych • otwory mechaniczne dopasowane do konstrukcji tunera • złącze połączeniowe z płytą główną urządzenia MONTAŻ – WAŻNA INFORMACJA Płytka dostarczana jest jako element PCB do samodzielnego montażu. Do uruchomienia wymagane jest zamontowanie kilku standardowych komponentów, w tym przekaźnika sygnałowego typu IM26GR (TE Connectivity) oraz złącza połączeniowego wykonanego z listwy goldpin. Elementy są łatwo dostępne w sprzedaży i montaż nie wymaga stosowania części z oryginalnej płytki tunera. CECHY UKŁADU • funkcjonalne zastępstwo oryginalnego modułu przełączania anten • uproszczona i niezawodna koncepcja toru wejściowego • możliwość stosowania dwóch różnych anten • stabilna konstrukcja mechaniczna • projekt przeznaczony do zastosowań serwisowych DLACZEGO WARTO • umożliwia naprawę tunera bez konieczności poszukiwania trudno dostępnych części • pozwala przywrócić poprawne działanie przełączania anten • zwiększa niezawodność mechanicznego toru wejściowego • stanowi praktyczne rozwiązanie warsztatowe • wspiera renowację sprzętu audio UWAGI EKSPLOATACYJNE • Projekt przeznaczony jest wyłącznie do zastosowań serwisowych. • Montaż powinien być wykonany przez osobę posiadającą doświadczenie w elektronice RF. • Po montażu zaleca się kontrolę poprawności działania toru antenowego. • Projekt nie stanowi oryginalnej części producenta sprzętu. ELEMENTY SYSTEMU PROJEKTÓW NR0037 – MODUŁ PCB WEJŚCIA ANTENOWEGO FM (SONY ST-S555ES)
