NR0032 - SYMETRYZATOR FM

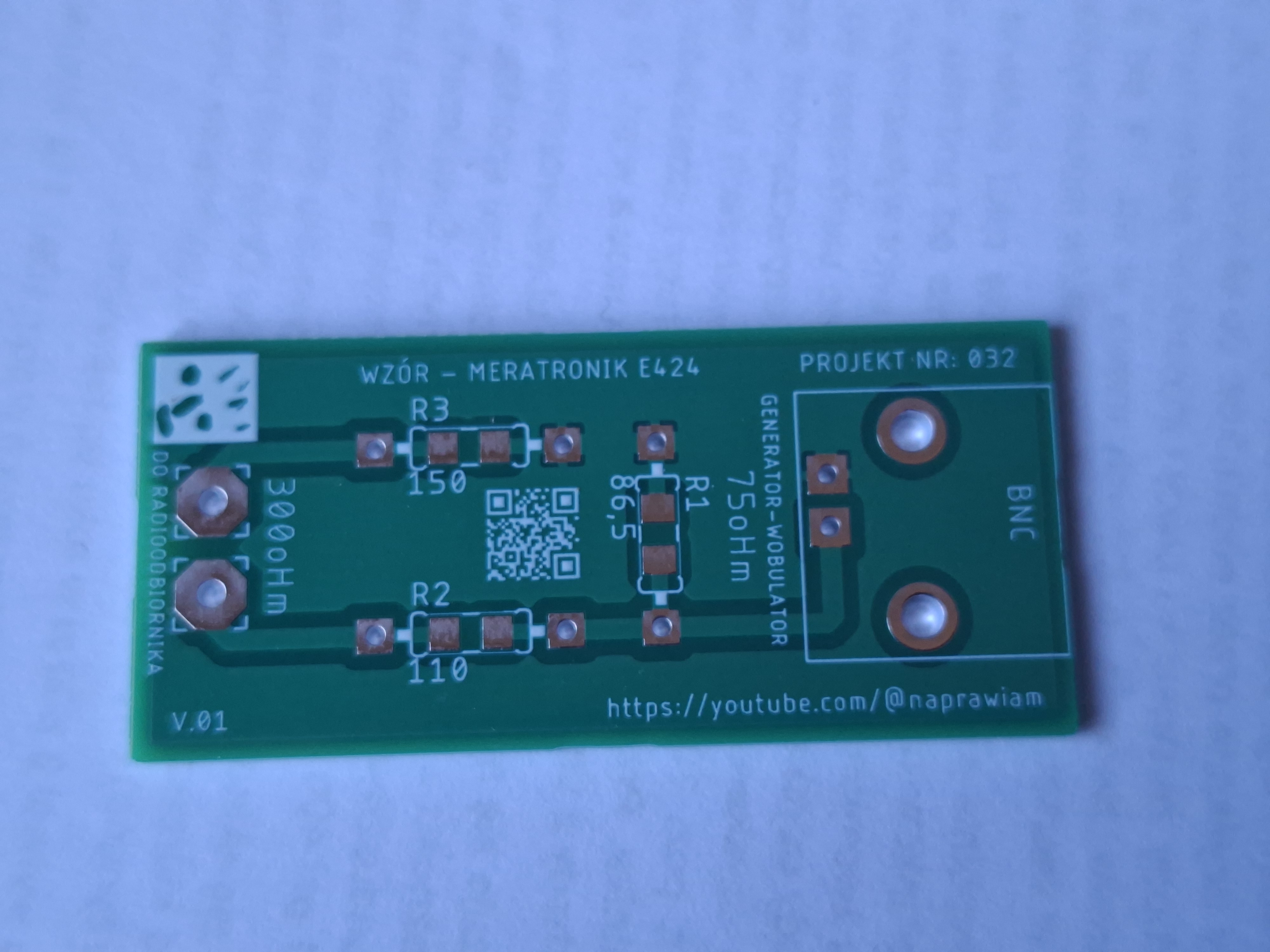

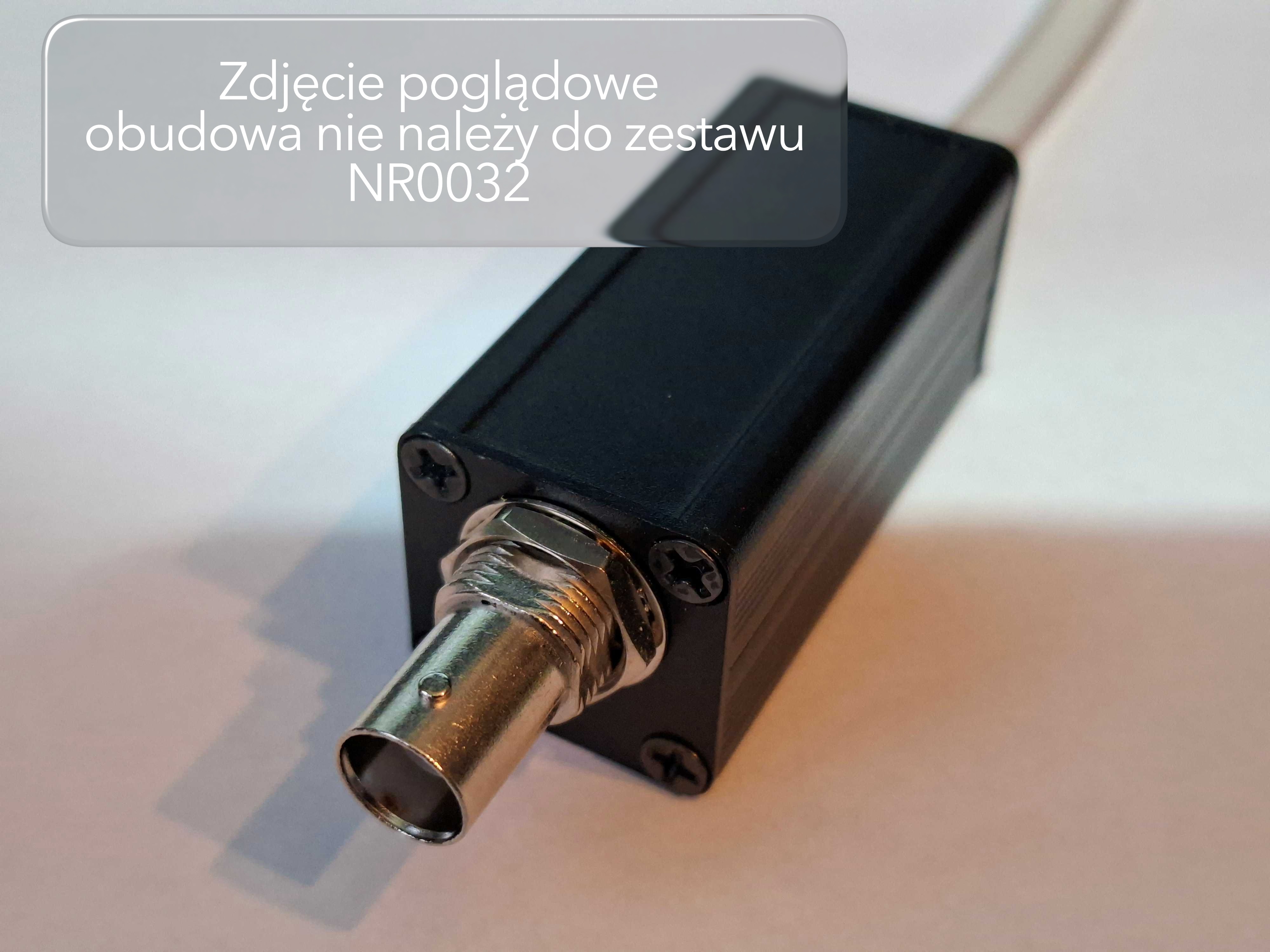

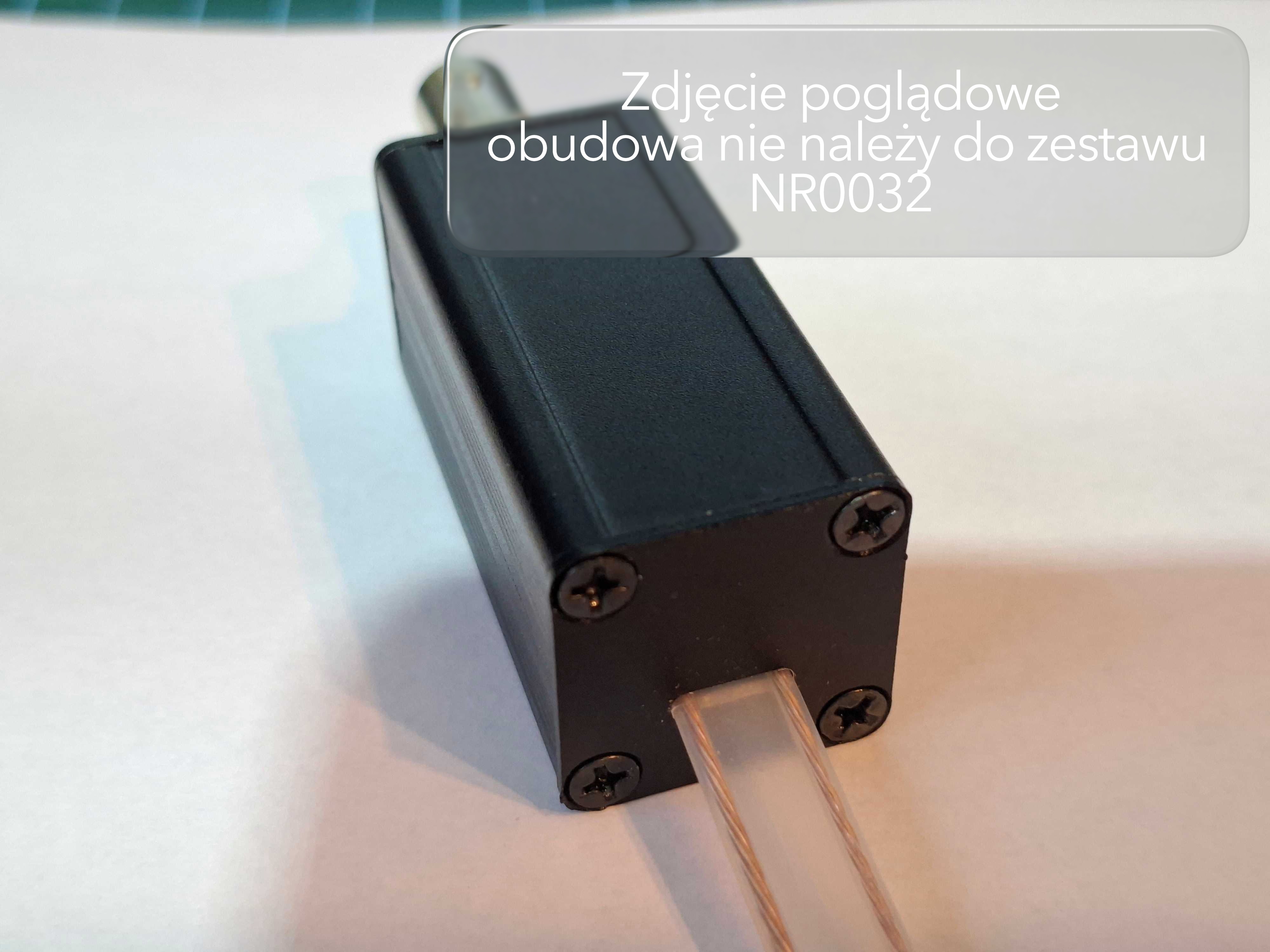

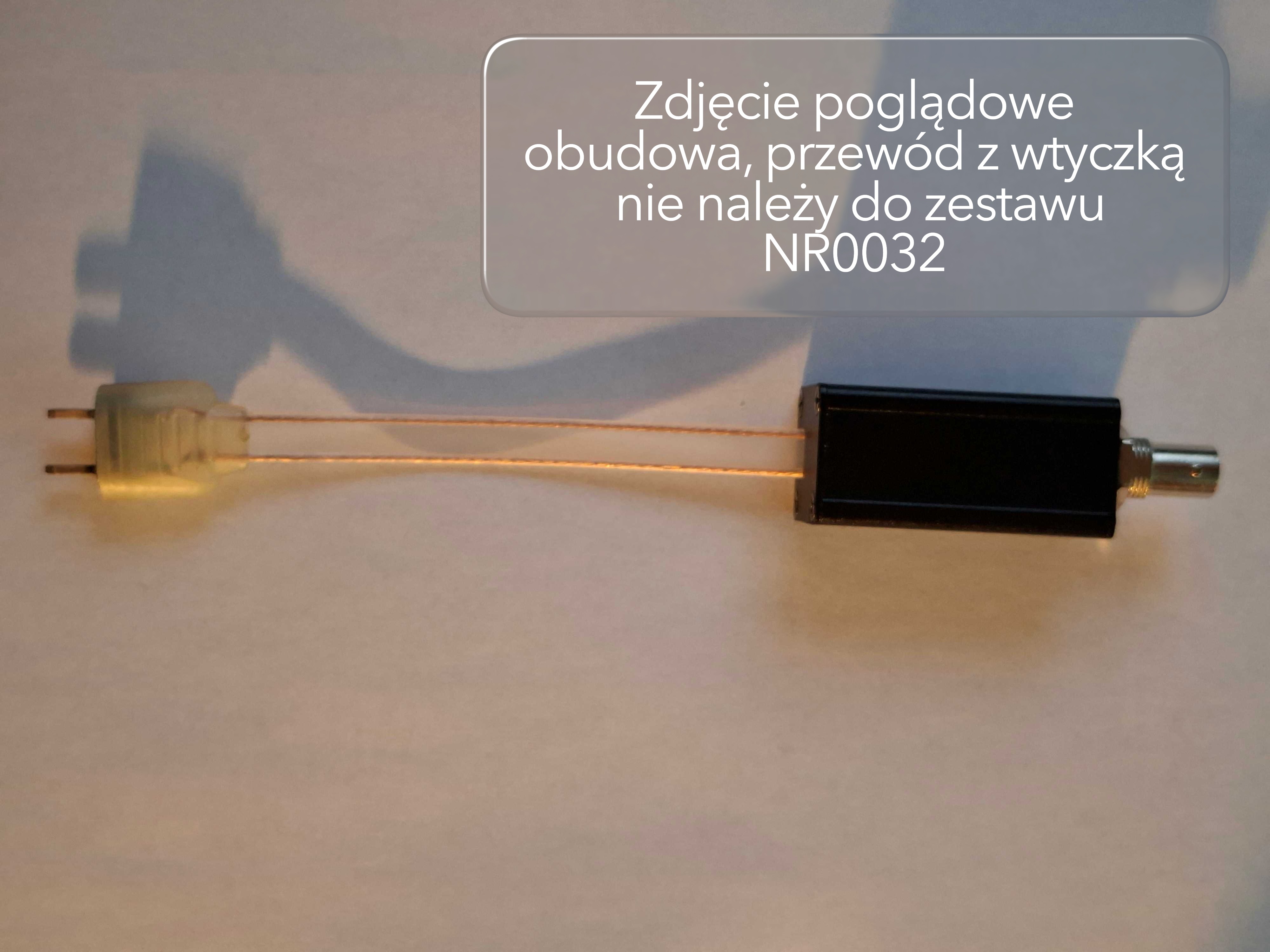

OPIS PROJEKTU: NR0032 – SYMETRYZATOR FM (Symetryzator antenowy 300 Ω / 75 Ω inspirowany rozwiązaniem stosowanym w akcesoriach miernika Meratronik V640) Układ stanowi pasywny symetryzator antenowy przeznaczony do współpracy z odbiornikami radiowymi FM wyposażonymi w wejście antenowe o impedancji 300 Ω lub 75 Ω. Projekt powstał jako współczesna interpretacja historycznego rozwiązania stosowanego w akcesoriach pomiarowych firmy Meratronik, w szczególności w zestawie miernika V640. Zadaniem symetryzatora jest dopasowanie impedancji toru antenowego oraz konwersja sygnału z linii symetrycznej (np. anteny dipolowej 300 Ω) na linię niesymetryczną 75 Ω stosowaną w nowoczesnych odbiornikach radiowych. Układ umożliwia poprawne podłączenie klasycznych anten FM do współczesnych tunerów oraz sprzętu pomiarowego. Zastosowane rozwiązanie bazuje na prostym układzie rezystancyjnym zapewniającym stabilne warunki pracy toru wejściowego w paśmie UKF FM. Projekt może być stosowany zarówno w celach serwisowych, warsztatowych, jak i edukacyjnych związanych z techniką radiową. ZASTOSOWANIE • dopasowanie anteny symetrycznej 300 Ω do wejścia 75 Ω odbiornika FM • współpraca z tunerami radiowymi oraz amplitunerami wyposażonymi w wejście antenowe 75 Ω • zastosowania pomiarowe i laboratoryjne • rekonstrukcja historycznych akcesoriów radiowych • zastosowania edukacyjne w zakresie techniki RF FUNKCJE UKŁADU • dopasowanie impedancji toru antenowego • konwersja sygnału symetrycznego na niesymetryczny • stabilizacja warunków odbioru sygnału FM • możliwość współpracy z różnymi typami anten UKF • zapewnienie ciągłości toru sygnału RF BUDOWA • płytka drukowana PCB wykonana w technologii FR-4 • tor sygnałowy zaprojektowany z uwzględnieniem pracy w paśmie UKF • pola montażowe dla rezystorów dopasowujących • miejsca montażowe złączy wejściowych i wyjściowych • zwarta i prosta konstrukcja mechaniczna • możliwość zabudowy modułu w obudowie aluminiowej (np. czarnej, jak na zdjęciach poglądowych) • sposób wykonania połączenia antenowego (przewód, wtyczka) pozostaje w gestii użytkownika i nie stanowi części zestawu PCB MONTAŻ – WAŻNA INFORMACJA Płytka dostarczana jest jako element PCB do samodzielnego montażu. Do uruchomienia wymagane jest zamontowanie kilku standardowych komponentów pasywnych zgodnych z opisem projektu. Montaż nie wymaga stosowania elementów pochodzących z oryginalnych urządzeń ani specjalistycznych części niedostępnych w sprzedaży. CECHY UKŁADU • funkcjonalna realizacja symetryzatora antenowego FM • prosta i niezawodna konstrukcja pasywna • możliwość stosowania z klasycznymi antenami dipolowymi • stabilna praca w paśmie UKF • projekt inspirowany historycznymi rozwiązaniami pomiarowymi DLACZEGO WARTO • umożliwia poprawne dopasowanie anteny do wejścia tunera • pozwala wykorzystać klasyczne anteny FM • stanowi praktyczne rozwiązanie warsztatowe • wspiera renowację i serwis sprzętu radiowego • ma wartość edukacyjną w zakresie techniki radiowej UWAGI EKSPLOATACYJNE • Projekt przeznaczony jest do zastosowań technicznych i serwisowych. • Montaż powinien być wykonany przez osobę posiadającą podstawową wiedzę z zakresu elektroniki RF. • Po zmontowaniu zaleca się sprawdzenie poprawności połączeń antenowych. • Projekt nie stanowi oryginalnej części producenta sprzętu ani akcesoriów Meratronik. BOM – WYKAZ ELEMENTÓW • R1 – rezystor 86,5 Ω • R2 – rezystor 110 Ω • R3 – rezystor 150 Ω Projekt przewiduje możliwość zastosowania rezystorów w różnych technologiach montażu: • SMD 1206 • SMD 0805 • THT 0207 Dzięki temu użytkownik może dobrać elementy w zależności od posiadanych zasobów warsztatowych lub preferowanej technologii montażu. Dodatkowym elementem wymaganym do uruchomienia modułu jest gniazdo BNC do montażu w płytce drukowanej (PCB). Element ten jest powszechnie dostępny w sprzedaży m.in. w sklepach TME, AVT oraz innych sklepach internetowych z komponentami elektronicznymi. ELEMENTY SYSTEMU PROJEKTÓW NR0032 – SYMETRYZATOR ANTENOWY FM
