NR0014 SONDA DETEKCYJNA

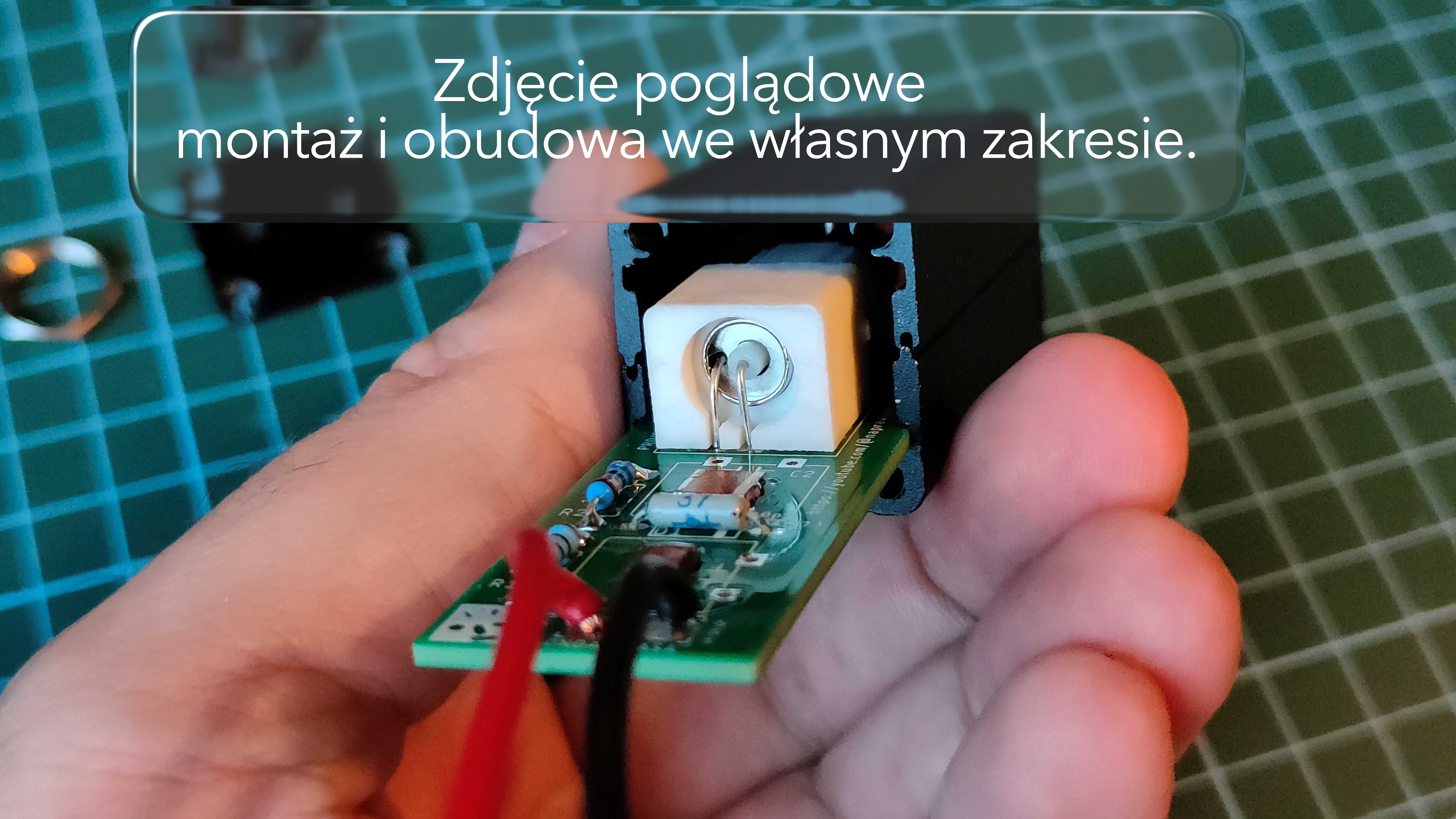

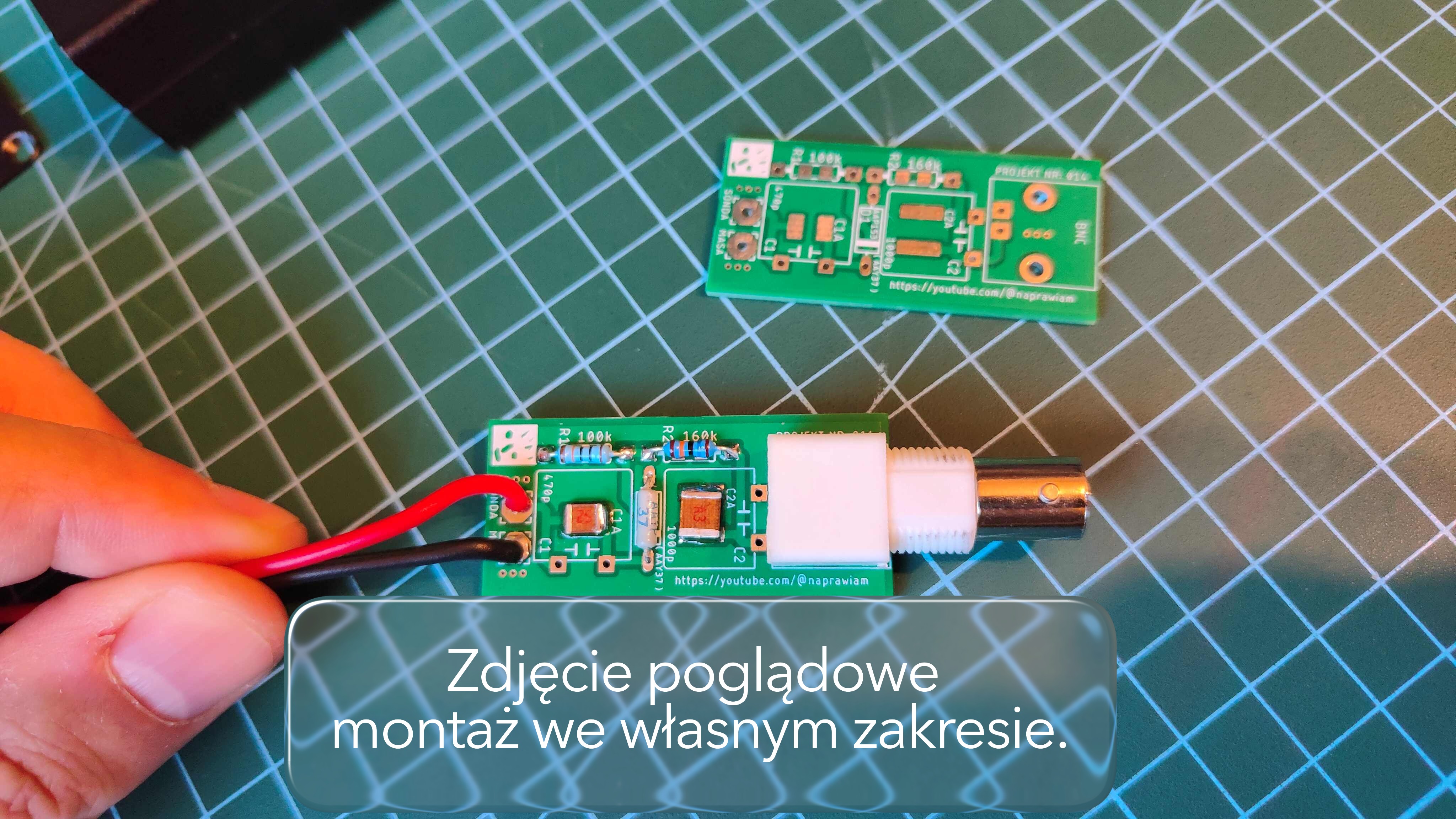

OPIS PROJEKTU: NR0014 – SONDA DETEKCYJNA (Sonda w.cz. do wobulatora K937 inspirowana Meratronik E-426) Układ stanowi pasywną sondę detekcyjną przeznaczoną do współpracy z generatorem-wobulatorem Meratronik K937 oraz oscyloskopem pracującym w trybie X-Y. Projekt powstał jako współczesna interpretacja klasycznej sondy detekcyjnej typu E-426 stosowanej w zestawach pomiarowych Meratronik. Zadaniem sondy jest detekcja (prostowanie) sygnału wysokiej częstotliwości generowanego przez wobulator oraz przekształcenie go do postaci napięcia stałego, które może być obserwowane na oscyloskopie. W połączeniu z wobulatorem K937 umożliwia to analizę charakterystyk częstotliwościowych badanych układów, takich jak filtry, głowice radiowe czy tory pośredniej częstotliwości. Sonda stanowi kluczowy element toru pomiarowego w metodzie wobuloskopowej, gdzie sygnał przemiatany w funkcji częstotliwości jest jednocześnie detekowany i prezentowany w formie charakterystyki amplitudowej . Zastosowane rozwiązanie bazuje na klasycznym detektorze diodowym z odpowiednio dobranymi elementami RC, zapewniającymi poprawną detekcję sygnałów w.cz. w szerokim zakresie częstotliwości. ZASTOSOWANIE • współpraca z generatorem-wobulatorem Meratronik K937 • pomiary charakterystyk filtrów i obwodów rezonansowych • strojenie głowic radiowych oraz torów p.cz. • obserwacja przebiegów w trybie X-Y na oscyloskopie • zastosowania warsztatowe i edukacyjne w technice RF FUNKCJE UKŁADU • detekcja sygnału wysokiej częstotliwości (RF → DC) • współpraca z wobulatorem i oscyloskopem • filtracja sygnału wyjściowego • odwzorowanie charakterystyki amplitudowej badanego układu • separacja toru pomiarowego BUDOWA • płytka drukowana PCB wykonana w technologii FR-4 • tor sygnałowy zaprojektowany z uwzględnieniem pracy w.cz. • układ detekcyjny oparty o diodę germanową (AAY37) • elementy RC odpowiedzialne za detekcję i filtrację sygnału • złącze BNC do współpracy z torem pomiarowym wobulatora • wyprowadzenia pomiarowe (SONDA / MASA) • możliwość zabudowy modułu w obudowie aluminiowej (np. czarnej, jak na zdjęciach poglądowych) • sposób wykonania przewodu pomiarowego oraz końcówki pomiarowej pozostaje w gestii użytkownika i nie stanowi części zestawu PCB MONTAŻ – WAŻNA INFORMACJA Płytka dostarczana jest jako element PCB do samodzielnego montażu. Do uruchomienia wymagane jest zamontowanie standardowych komponentów pasywnych oraz diody detekcyjnej zgodnej z projektem. Projekt umożliwia zastosowanie zarówno elementów SMD, jak i THT w zależności od preferencji montażowych. CECHY UKŁADU • funkcjonalna realizacja sondy detekcyjnej do wobulatora • zgodność funkcjonalna z klasyczną sondą E-426 • prosta i sprawdzona konstrukcja • wysoka użyteczność w pomiarach charakterystyk RF • projekt inspirowany aparaturą pomiarową Meratronik DLACZEGO WARTO • umożliwia wykorzystanie wobulatora K937 w praktyce • pozwala obserwować charakterystyki filtrów i obwodów • stanowi niezbędny element toru wobuloskopowego • umożliwia odtworzenie funkcjonalności oryginalnej sondy • idealne narzędzie warsztatowe i edukacyjne UWAGI EKSPLOATACYJNE • Sonda przeznaczona jest do współpracy z wobulatorem i oscyloskopem. • Nie jest to przyrząd pomiarowy w sensie laboratoryjnym – ma charakter pomocniczy. • Dokładność pomiaru zależy od zastosowanych elementów oraz konfiguracji toru pomiarowego. • Montaż powinien być wykonany przez osobę posiadającą podstawową wiedzę z zakresu elektroniki RF. • Projekt nie stanowi oryginalnej części producenta Meratronik. BOM – WYKAZ ELEMENTÓW • R1 – 100 kΩ • R2 – 160 kΩ • C1 – 470 pF • C2 – 1000 pF • D1 – dioda detekcyjna (AAY37) Projekt przewiduje możliwość zastosowania elementów w różnych technologiach montażu: • SMD (np. 1206 / 0805) • THT (0207 oraz standardowe rezystory przewlekane) Dodatkowym elementem jest gniazdo BNC do montażu w PCB, dostępne w sprzedaży w sklepach takich jak TME, AVT oraz innych sklepach z elektroniką. ELEMENTY SYSTEMU PROJEKTÓW NR0014 – SONDA DETEKCYJNA DO WOBULATORA
