NR0039 - NSM4202A - K

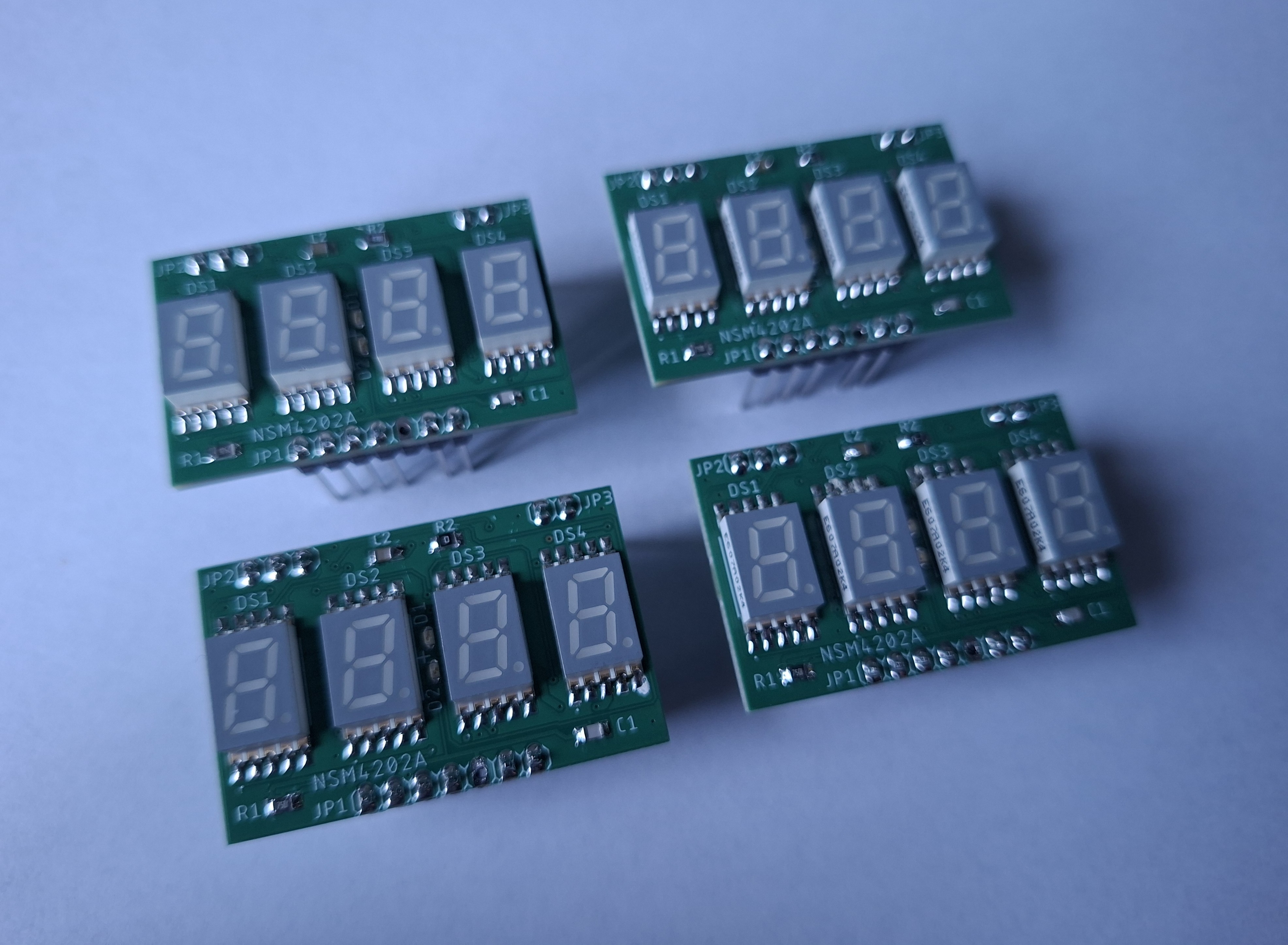

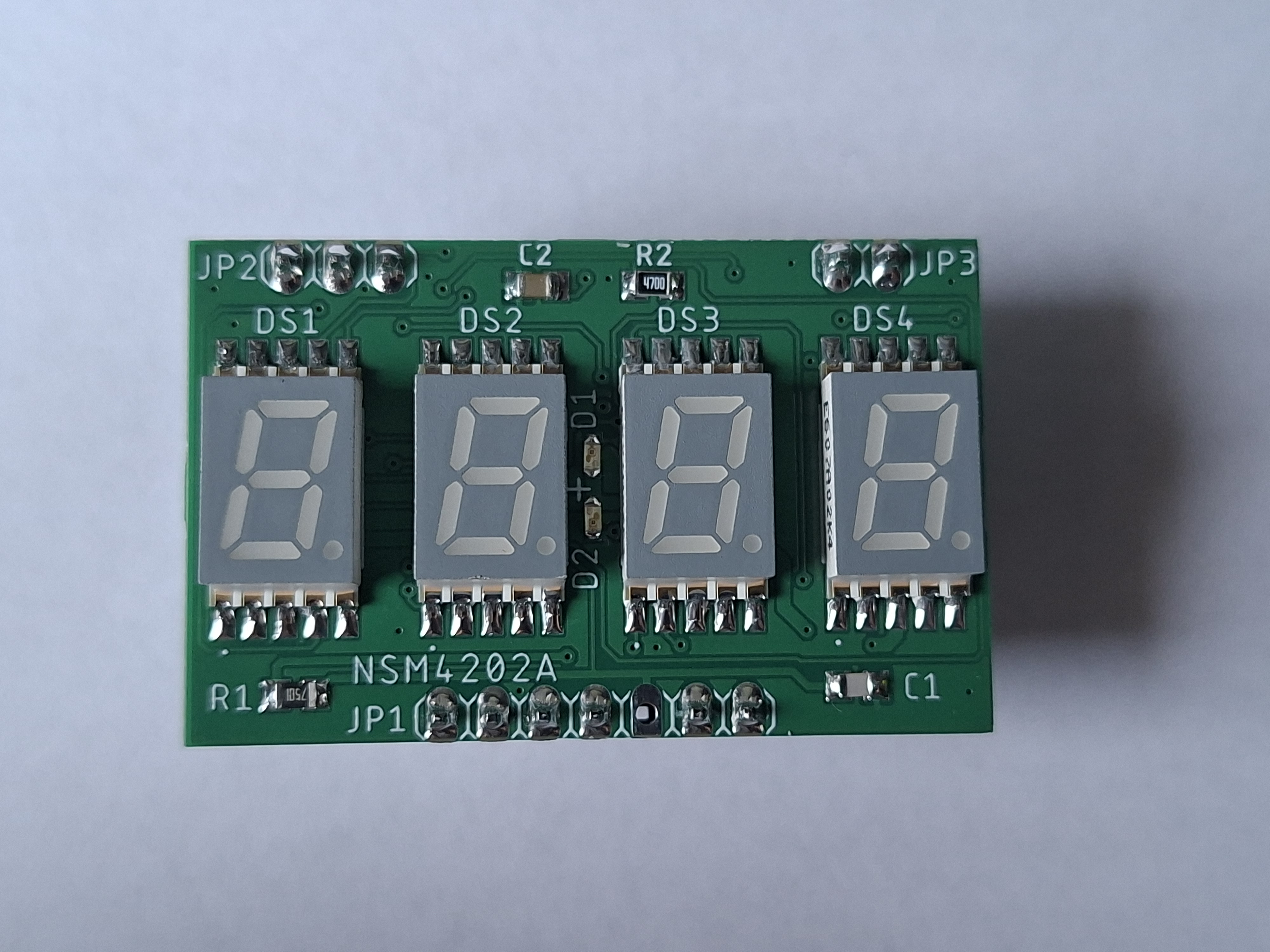

OPIS PROJEKTU: NR0039K – WYŚWIETLACZ ZAMIENNY NSM4202A (Kompletny, zmontowany moduł wyświetlacza LED do odtwarzaczy CD Philips z napędami CDM) Układ stanowi w pełni zmontowany i gotowy do użycia zamienny moduł wyświetlacza LED przeznaczony do stosowania w klasycznych odtwarzaczach CD firmy Philips oraz konstrukcjach kompatybilnych. Projekt umożliwia zastąpienie oryginalnego, niewytwarzanego już modułu NSM4202A nowoczesnym, kompletnym układem o zgodnym interfejsie elektrycznym i mechanicznym. Konstrukcja zachowuje pełną funkcjonalność wyświetlania czasu odtwarzania, numeru utworu oraz sygnalizacji stanów pracy urządzenia. Moduł współpracuje bezpośrednio z układem sterowania odtwarzacza bez konieczności modyfikacji toru cyfrowego. Produkt przeznaczony jest do zastosowań serwisowych, warsztatowych oraz renowacyjnych sprzętu audio. Układ został wykonany w technologii współczesnej PCB i dostarczany jest jako kompletnie zmontowany moduł elektroniczny, co zapewnia wysoką trwałość oraz powtarzalność parametrów. Może być stosowany jako trwały zamiennik lub gotowy element testowy w trakcie napraw odtwarzaczy CD. Projekt ma charakter hobbystyczny, edukacyjny i serwisowy. Zarówno moduł NR0039K, jak i oryginalny wyświetlacz NSM4202A mogą być w łatwy sposób przetestowane przy użyciu dedykowanego urządzenia serwisowego NR0040 – Tester wyświetlaczy CD, który stanowi uzupełnienie systemu projektów warsztatowych. ZASTOSOWANIE • odtwarzacze CD Philips serii CD1xx / CD3xx • konstrukcje wykorzystujące napędy CDM-0 / CDM-1 / CDM-2 • sprzęt audio wymagający wymiany uszkodzonego lub zużytego wyświetlacza FUNKCJE WYŚWIETLACZA • wyświetlanie numeru utworu • wyświetlanie czasu odtwarzania • sygnalizacja trybów pracy (PLAY / PAUSE / STOP – zależnie od modelu) • sygnalizacja funkcji dodatkowych urządzenia • segmentowa prezentacja informacji numerycznej PARAMETRY TECHNICZNE Zasilanie • napięcie pracy zgodne z oryginalnym modułem NSM4202A • pobór prądu zależny od jasności segmentów LED Interfejs • zgodność pinowa z oryginalnym modułem • bezpośrednia współpraca z procesorem sterującym odtwarzacza • sterowanie cyfrowe segmentów Budowa • wyświetlacz LED segmentowy • płytka drukowana PCB FR-4 • elementy elektroniczne o wysokiej trwałości • moduł dostarczany jako kompletnie zmontowany, przetestowany i uruchomiony • możliwość regulacji jasności poprzez dobór rezystora R1 w torze zasilania LED CECHY UKŁADU • kompletny, gotowy do montażu zamiennik oryginalnego modułu • brak konieczności lutowania i uruchamiania układu • poprawa niezawodności oraz czytelności wskazań w starym sprzęcie audio • łatwy montaż w miejsce fabrycznego modułu • możliwość wykorzystania w celach diagnostycznych i serwisowych • konstrukcja warsztatowa – wielokrotnego użytku • pełna współpraca z testerem serwisowym NR0040 UWAGI EKSPLOATACYJNE • Montaż powinien być wykonany przez osobę posiadającą doświadczenie serwisowe. • Przed instalacją należy sprawdzić zgodność napięć zasilających w danym modelu odtwarzacza. • Projekt nie stanowi oryginalnej części producenta sprzętu. • Zaleca się wykonanie testu działania modułu przy użyciu urządzenia NR0040 przed montażem w odtwarzaczu. • Odpowiedzialność za sposób montażu i użytkowania ponosi instalujący. ELEMENTY SYSTEMU PROJEKTÓW NR0039PCB – PŁYTKA PCB DO WYŚWIETLACZA NSM4202A Płytka drukowana PCB przeznaczona do budowy zamiennego modułu wyświetlacza LED do odtwarzaczy CD Philips. NR0039K – WYŚWIETLACZ ZAMIENNY NSM4202A Kompletny, zmontowany moduł wyświetlacza LED przeznaczony do napraw i renowacji odtwarzaczy CD Philips. NR0039KIT – WYŚWIETLACZ ZAMIENNY NSM4202A (ZESTAW DO MONTAŻU) Zestaw elementów elektronicznych wraz z płytką PCB przeznaczony do samodzielnego montażu zamiennego modułu wyświetlacza LED. NR0040K – TESTER NSM4202A Urządzenie serwisowe umożliwiające szybkie sprawdzenie poprawności działania zarówno oryginalnych wyświetlaczy NSM4202A, jak i zamienników NR0039K. Stanowi narzędzie warsztatowe przydatne w diagnostyce sprzętu. Tester dostępny jest jako oddzielny projekt i oferowany do nabycia w formie modułu PCB. Poniższy komunikat „Projekt bez mikrokontrolera — opcje programowania nie dotyczą tego produktu.” odnosi się wyłącznie do braku możliwości zakupu mikrokontrolera jako oddzielnego elementu – w tym projekcie układ sterujący stanowi integralną część konstrukcji i informacja ta nie ma zastosowania.
